交直流数字高压表规范书

时间：2020-12-11

交直流数字高压表规范书

产品简介

交直流数字高压表是一种通用型高压测量仪表，可用于电力系统、电器、电子设备制造部门测量工频交流高电压和直流高电压。

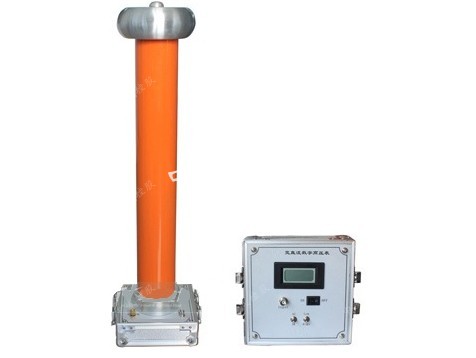

交直流数字高压表是由高压测量部分和低压显示仪表构成。工作时高压部分和低压仪表分开，工作安全可靠。

交直流数字高压表系便携式结构，整机用铝合金包装箱作机壳，使用、携带十分方便。

产品特点

1、精度高
采用精密高压薄膜电容和精密高压玻璃釉电阻，输入阻抗高，降低了测试电流，功耗小，提高了仪器的测量精度和稳定性；信号处理部分，采用高性能OP进行信号放大，运用最新双积分式 AD采样技术，四位半液晶显示，最高分辨力达到0.001kV，是高压静电电压表的更新换代产品。

2、抗干扰性能好
采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽，有效地改善了均压球周围的电场分布，防止出现尖端放电，提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽，高压分压器和低压显示表采用高品质同轴电缆连接，减少高压对示值的影响，从而实现高稳定度，高线性度。

3、安全可靠
本仪器是由高压分压器和低压显示仪表构成，高压分压器采用美国杜邦填充材料，特种工艺灌封，结构更小，重量更轻，内部局部放电量降到最低，可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接，高低压部分距离较远，工作安全可靠。

4、操作简单
采用拨码开关切换高低压、交直流，方便快捷。四位半液晶直接显示测量结果，简单直观。为现场的检测工作带来极大的便利。

5、携带方便
采用便携式结构，整机用铝合金包装箱作机壳，可方便地拆装。体积小、重量轻，便于携带，使用十分方便。

技术参数

型号		SGB-50C	SGB-100C	SGB-200C
量限 (kV)	AC	50	100	200
量限 (kV)	DC	50	100	200
准确度	AC	1.0%	1.0%	1.0%
准确度	DC	0.5%	0.5%	0.5%
阻抗	R(MW)	600	1200	2400
阻抗	C(pF)	400	200	150

允许使用环境条件
温度： 20℃±15℃
相对湿度：£80%
温度系数：10ppm
产品外形尺寸及重量

型号	SGB-50C	SGB-100C	SGB-200C
外形尺寸(mm)	200´200´520	200´200´850	220´220´1160
重量 (kg)	6.5	9.5	13.5

设备成套性

名称	数量
高压分压器	1台
交直流数字高压表	1台
采样线	1套
接地线	1套
说明书	2本
检验报告	1份
合格证	1张
保修卡	1份
质量反馈单	1份
