GIS高压组合电器试验设备总体介绍

产品简介

   GIS开关无局放耐压试验装置是武汉鑫华福电力设备有限公司随国内电气行业不断发展而研发生产的新型高压无局放耐压试验装置。
    随着我国电力行业的发展，电网的电压等级越来越高，现在已达到1000KV电压等级以上。电力发电、输变电、供电及电力设备生产企业对试验设备的电压等级要求也越来越高， 对试验设备的容量要求也越来越大，而原有的试验设备已难满足现在电力企业的需要，我公司根据市场的实际需求，于今年研制成了针对GIS电力设备试验的高电压大容量充气式无局放高压组合电器试验设备。填补了我国在GIS领域无高压试验设备生产能力的空白。
    适用于GIS变电所、GIS电力设备生产厂家、盆式绝缘子等生产厂家。

产品用途

1、  GIS工频交流耐压试验
2、  GIS局部放电测量试验
3、  互感器、套管等交流耐压试验及局部放电测量试验
4、  断路器、开关等交流耐压试验
5、  其他大容量、高电压试品的交流耐压试验及局部放电试验
6、  在该设备上增加一个高压套管接口就能将高压引出，可对传统的高压电器进行各种高压试验

产品别称

GIS无局放耐压装置、GIS工频耐压局部放电检测装置、GIS工频耐压及局放测试系统

产品特点

1) 体积小、重量轻，适合现场使用；
2) 安全可靠性高；
3) 适用范围广；
4) 操作简洁方便；
5) 试验电压高、局放干扰小：额定电压下3pc

工作原理：
GIS无局放耐压试验装置是将高压升压、高压测量、高压耦合电容器以及高压互感器标准等高压试验所需部件集成在一个全密封的空间中。
       高电压的产生有以下两种方式即：

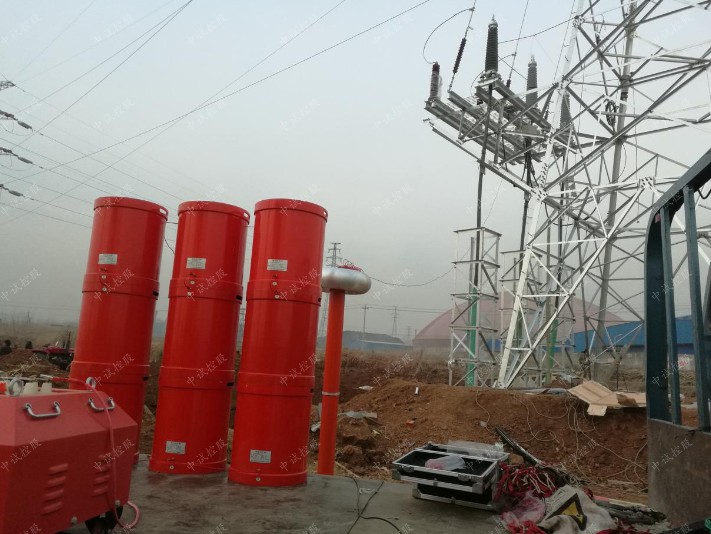

       一是利用电抗器的电感与被试品电容实现电压谐振，在被试品上获得高电压、大电流；
       二是用高压变压器直接产生所需的高电压。不管采用哪种方式产生的高压都是密封在一个具有很好密封和屏蔽的容器中，当进行高压试验特别是进行无局放试验时没有外界的干扰，试验效果能与屏蔽室中的效果比美。
       由于高电压全密封在一个屏蔽的空间中，外界人体所能接触的部件均为地电位，所以不会发生人体碰到高压的危险，这种高压试验设备也是最安全的一种高压试验设备。
        是当前高电压试验的一种全新的方法与潮流，此产品在国外经济发达地区已经得得广泛的应用，而我国在这方面还正处于起步阶段。

装置配置组成：

1.基本配置：高压发生器、OWF高压耦合电容器、FRC高压分压器、TC控制台、DK低压补偿电抗器、JF-2000局部放电测试仪、BX变频电源。
2.可选配置：高精度电压互感器、三相试验转换开关和不同厂家盆式绝缘子的对接接口以及试验所用的一切工装。


系统整体技术指标：

1、装置电压等级：100kV、200kV、250kV、300kV、500kV、750kV、1000kV
2、装置容量：50-2000kVA
3、高压发生方式：高压变压器升压和串联谐振(工频、变频)所有升压方式均为一级升压无需串级升压
4、阻抗电压：5%
5、温升：额定电流运行60分钟其温升不大于65k(50Hz)
6、工作环境温度范围：-10℃～45℃；
7、系统工作环境湿度范围：≤90%RH  不结露；
8、系统工作地海拔：≤1000m；
9、系统输入电源：0.35-10kV；
10、系统输出频率：50Hz；
11、试验电压测量精度：1级；
12、试验电压测量偏差：1%×读数+0.1%×量程；
13、系统输出波形：为正弦波，波形畸变率≤0.5%；
14、系统整体在额定电压下局放量小于3pC；
15、允许运行时间
成套装置，在额定容量的额定电压下，从环境温度开始，允许连续运行22min(10min(319kV，额定电流输出)+2 min (600kV)(试验时间)+10min (342kV，额定电流输出)+rest time 2h)。如用户或系统有特殊要求，可按协议要求设计。各部件的温升不超过各自标准的规定。
