感应耐压倍频发电机组测试系统 技术指标

产品简介

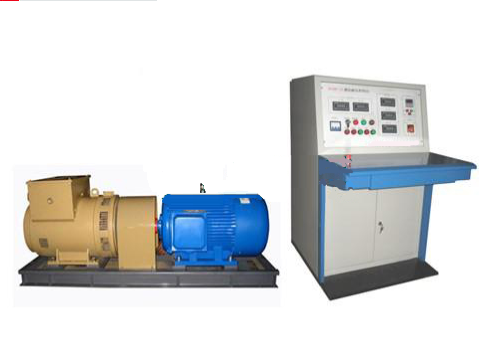

该耐压试验装置是根据国标GB1094.3-85《电力变压器第三部分 绝缘水平和绝缘试验》及GB6495-86《干式电力变压器》规定的试验方式、试验电路组成的；由发电机组提供倍频交流电源，经过倍频发电机电源隔离滤波器滤除电源线路高频干扰信号和发电机组谐波信号后，施加在变压器的低压端，高压端感应出试验高电压，进行局放试验。本系统适合配电变及电力变感应耐压、局放测试，系统背景噪音不大于5pc，局放信号清晰，是变压器感应耐压和局放测试的理想设备。


变压器感应耐压试验装置：新型中频电源输出的控制系统，具有电机Y-△启动，过流保护，零位启动，全数显显示电源、励磁电源、中频输出电源等特点。是倍频机组成套装置的低压控制测量及保护系统。本控制台做为中心控制单元，可通过控制操作使机组产生40-800v 125Hz、150Hz、200Hz可调电源。

产品别称

三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪、三倍频发生器、感应电压三倍频发生器、三倍频电源发生器、试验三倍频变压器装置、三倍频感应耐压发生器、三倍频试验变压器、三倍频试验仪、三倍频感应耐压仪、电压互感器倍频交流耐压试验仪、倍频电源发生器、三倍频感应电压发生器、三倍频感应发生器、三倍频高压发生器、三倍频电压发生器、电子式三倍频电源发生器、三倍频变压器、感应电压三倍频变压器、三倍频变压器、倍频耐压机，倍频耐压试验装置，三倍耐压试验装置.

产品特点

◆本控制柜只有在调压器零位启动时才能启动中频电源的功能，保证中频电源从低电位输出。

◆电机由Y-△启动完毕后，中频指示灯亮起，才能启动中频电源，确保电机全压启动。

◆电机具有热继电器保护，电机过热时，切断主回路，调压器自动返回零位。

◆励磁电源电流与中频输出电源超负荷，过流继电器动作，切断主回路，调压器自动返回零位。

技术参数

1、工频电动机的额定功率不作规定，但保证中频发电机能输出额定功率。

2、中频发电机：30KW、50KW、75KW、100KW、125KW、200KW

3、工频电动机：50Hz

4、中频发电机：100-200Hz

5、工频电动机：380V

6、中频发电机：0-800V

7、相数

   工频电动机：三相

   中频发电机：三相

8、电机接法

   工频电动机：△

   中频发电机：带中性点引出线的星形接法

   工频电动机的启动：Y-△起动

   在发电机起动成功后，中频发电机空载剩磁电压不超过40V，通过调节励磁，输出电压在不超过40V到800V范围内连续可调。

电动机技术参数：


◆额定容量： 30KW

◆输入电压：三相四线制 AC380V ±10%

◆输入电流： 75A

◆输入频率： 50Hz ±2Hz

◆功率因数：cosø0.8


发电机技术参数：


◆额定容量： 40KVA

◆功率因数：cosø0.5

◆输出容量：20KW

◆输出电压：40~800V AC

◆输出电流：25A

◆输出频率：150Hz ±2Hz

◆励磁方式：直流励磁调节


工作环境：


◆环境温度：－150C –45 0C

◆相对湿度：≤85%RH

◆海拔高度： ≤2500米

设备成套性
