变频串联谐振试验耐压装置技术指标

时间：2020-12-11

变频串联谐振试验耐压装置技术指标

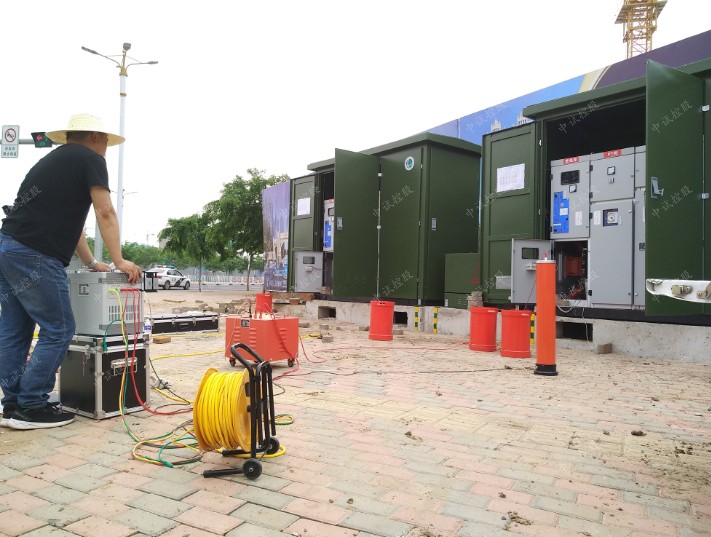

产品简介

变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐试验设备既要满足高电压、小电流的试验条件，又要满足低电压，大电流的试验条件，要求兼顾较宽的适用范围，采用串联谐振的原理，由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表，即可完成直流耐压试验。

由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

产品别称

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、谐振耐压装置、变压器交流耐压试验、变电站电气设备交流耐压谐振装置

产品特点

1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高

技术参数

额定输出电压     0～1000kV及其以下
输出频率     30～300Hz
谐振电压波形     纯正弦波，波形畸变率≤1.0%
工作时间     满功率连续工作时间60min
品质因数     30～90
频率调节灵敏度 0.1Hz
不稳定度     ＜0.05%
工作电源     单相220V或三相380V±10%
       工频50Hz±5%

产品型号名称	适用范围(10kV～500kV电压等级变电站电气设备交流耐压设备，频率30～300Hz)
产品型号名称	变频源	谐振电抗器	激励变压器	分压器	适用范围
-50/50/25	3kW	25kV/1A二台 (干式)	3kVA (干式)	50kV	1000kVA及以下10kV电力变 10kV开关、母线、PT、CT等 10kV(300mm2)电缆≤1.0km
108/108/27	5kW	27kV/1A四台 (干式)	5kVA (干式)	110kV	31500kVA及以下35kV电力变 35kV开关、母线、PT、CT等 10kV(300mm2)电缆2km 35kV (300mm2)电缆0.5km
200/200/50	10kW	50kV/1A四台 (干式)	10kVA (干式)	200kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等(预防性试验) 35kV(300mm2)电缆≤1.0km 10kV (300mm2)电缆≤2.0km
270/270/45	15kW	45kV/1A六台 (干式)	15kVA (干式)	300kV	50000kVA及以下110kV电力变 110kVGIS、PT、CT等 35kV(300mm2)电缆≤1.2km 10kV (300mm2)电缆≤3.0km
800/400/50	30kW	50kV/2A八台 (干式) 100kV/2A四台 (油浸式)	30kVA (干式) 30kA (油浸式)	400kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 110kV/220kVGIS、PT、CT等 35kV(300mm2)电缆≤2.0km 110kV (300mm2)电缆≤0.7km
1600/800/200	60kW	200kV/2A四台 (油浸式)	60kVA (干式)	800kV	80000kVA及以下220kV电力变 50000kVA及以下110kV电力变 500kVGIS、PT、CT等 220kV开关、GIS、PT、CT等 110kV(400mm2)电缆≤1.5km 220kV (400mm2)电缆≤1.0km
