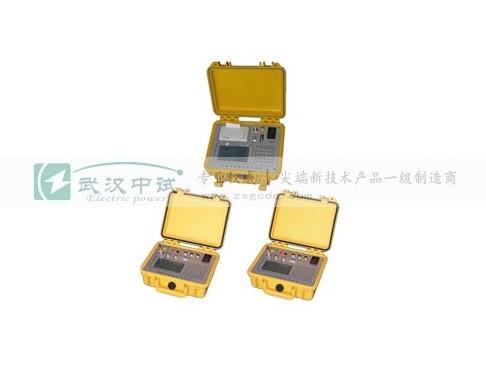

计量装置综合测试系统总体介绍

时间：2020-12-10

计量装置综合测试系统总体介绍

产品详情

1、不停电、不改变计量回路、不打开计量设备情况下，在线实负荷检测高、低压计量设备的综合误差（含电能表、PT、CT、接线误差）。

2、可检测计量装置的综合误差（包括电表的基本误差、互感器误差及接线误差）、电度表的基本误差、CT变比及各种电参量。

3、每台分机均可独立工作，可测量电压、电流、有功功率、无功功率、相角、功率因数、频率等电参量从而准确分析判断出计量设备回路的故障。

4、测量CT一次、二次侧电流，从而可测量电流互感器的倍率和误差。

5、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。

6、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。钳形互感器分为25A、1500A两种，测量范围宽、精度高，能满足绝大多数用户的需求。

7、电流回路使用钳形互感器进行测量，操作人员无须断开电流回路，就可以方便、安全的进行测量。钳形互感器分为25A、1500A两种，测量范围宽、精度高，能满足绝大多数用户的需求。

8、大屏幕、高亮度的液晶显示，并配有汉字菜单提示实现友好的人机对话。

9、主机带有现场打印功能，可将测试数据实时打印出来。

10、内置大容量掉电不丢失串行数据存储器，可将测试数据以记录的形式保存下来，以备后查。

11、保留了与计算机通讯的RS232串口，如用户需要，可扩充校验数据存储、上传功能，实现数据的集中管理。

分机输入特性	电压测量范围	0~450V，宽量限，一档能保证测试精度，避免因选档错误引起的故障
	电流测量范围	0~1500A，分为25A和1500A两种钳表，测试范围宽
	相角测量范围	0~359.9°
	频率测量范围	45~55Hz
准确度	电压、频率：±0.2%
	电流、功率：±0.3%
	相位：±0.1°
	综合误差：±0.3%
无线通讯距离	空旷地带不小于10Km，城区内不小于2Km
工作温度	－10℃~ +40℃
工作电源	主机：内置大容量充电电池，充电电压~220V
	分机：交流50V~265V
绝缘	⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ
	⑵、工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验
体积	28cm×23cm×14cm
重量	主机2Kg，分机1.6Kg
标准电能脉冲常数	根据电压和电流档的不同，分别为
	电压档位	电流档位	常数（FL）
	400V	25A	1000
	400V	1500A	20
