六相微机继电保护综合测试仪电科院推荐

时间：2020-12-09

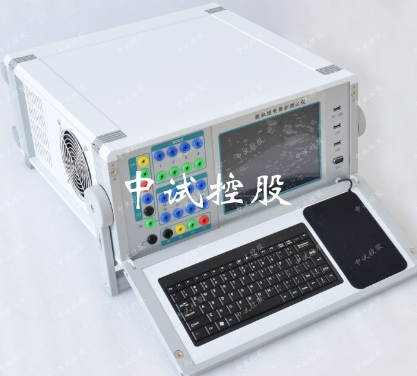

六相微机继电保护综合测试仪电科院推荐

产品详情

1、标准12路电流电压输出，灵活组织

2、可12路（6路电压、6路电流）同时输出

3、可6路电流或6路电压单独输出

4、可3路电流、4路电压输出

5、内置工控机，8.0″真彩液晶显示，Windows操作系统

6、双操作模式，可单机操作，可连电脑操作

7、单机自带优化小键盘

8、高精度DA，新型高保真线性功放

9、8路开入，4路开出，方便进行备自投、快切试验

10、功能强大，可完整测试差动、备自投、快切、同期、谐波、故障回放、功率振荡等

产品特点

1、嵌入式主机，配备超大规模可编程逻辑器件（CPLD）

主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。

2、单机12路D/A同时输出

采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。可同时输出12路模拟信号，满足变压器保护、备用电源自投等全方位测试。

3、高精度线性功放，同时输出6相电压及6相电流

精心设计的电压、电流放大器实现交/直流共享，输出级采用独有的高精度超线性放大技术。精度高，可靠性好，同时输出6相交流电压和6相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达180A。直流电压输出可达300V、130VA。

4、大屏幕LCD，接口完整，主机一体化单机箱结构

本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏，操作界面和试验结果是全中文显示，全部操作过程均在显示屏上设定，显示直观清晰。

装置可用自带键盘操作，亦提供外接键盘/鼠标口。还提供2个USB口、2个RS232口，可与外部计算机及其他设备通信。只需交流220V电源，开机即可工作。携带方便，非常适合流动试验及野外工作。

5、辅助直流源(选配)

本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。

6、智能型自我保护

采用最新设计的散热结构，保证最好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象，即便是操作错误也不致损坏装置。另外，当危险信号如外部电压通过端子进入测试仪时，装置告警指示灯变红，并自动切断功放。

7、接点丰富、软件功能强大

本装置具有八路开关量输入（A B C R a b cr）和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式，可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作，所有界面均中文显示。能完成现场大多数试验的检定工作。

装置立卧式放置均可，可脱机操作，亦可外接PC机操作，测试结果能自动整理、记录成试验报告，以备查阅，亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷，直接通过U盘升级或外部PC机下传，无需改动任何硬件。

软件辅助计算功能强大，可自动计算正、负、零序电压电流，一、二次侧有功、无功、功率因数。

6相电压及6相电流输出可进行备用电源自投切双组试验及变压器三相差动试验，接线非常简便。

产品参数

交流电流源	单相输出	6*30A
	六相并联	180A
	最大输出功率	≥250VA/相
	输出精度	0.1A~0.5A： ±10mA
		0.5A~10A： ±0.2%
		10A~30A ： ±0.5%
	分辨力	0.1A~10A：5mA
		10A~30A：10mA
	单相连续输出时间	在0~5A 范围内，能连续输出
		在5A~10A范围内，能连续输出≥45秒
		在10A~20A范围内，能连续输出≥15秒
		在20A~30A范围内，能连续输出≥5秒
交流电压源	单相输出	6*120V
	最大输出功率	≥60VA/相
	六相有共用中性点的电源压
	各相输出幅度、频率、相位可以独立调节
	输出精度	1V~5V：±10mV
		5V~120V：±0.2%
	分辨力	±0.5A~±1A：5mA
		±1A~±5A：10mA
交流电压、电流源角度	单角范围	0°~360°
	相角精度	±0.5°
	相角分辨力	0.2°
交流电压、电流源频率	频率范围	1~1000Hz
	频率精度	1Hz~100Hz：±0.005Hz
		100Hz~1000Hz：±0.01Hz
	频率分辨力	5mHz
	能输出2~20次任意幅度值的谐波
同步性	电压电流同步性≤10μS
开入量	16路独立开关接点输入
	兼容空接点与15V~250V有源接点，能够自动识别有源接点的极性
	计时精度	在小于1S时≤1mS
开出量	8对可编程开关接点输出
	接点容量	250VDC,0.5A
		250VDA,0.5A
供电电源	交流输入电压	额定值：220V±10%
		基准值：220V±2%
	交流供电频率	额定值：50Hz±10%
		基准值：50Hz±2%
箱体尺寸与重量	箱体尺寸	470mm190mm470mm(WHD)
	重量	约23kg
使用环境条件	环境温度	-10℃~+40℃
	相对湿度	≤90%
	大气压强	80~110kPa
