互感器特性综合测试仪技术指标

时间：2020-12-09

互感器特性综合测试仪技术指标

产品详情

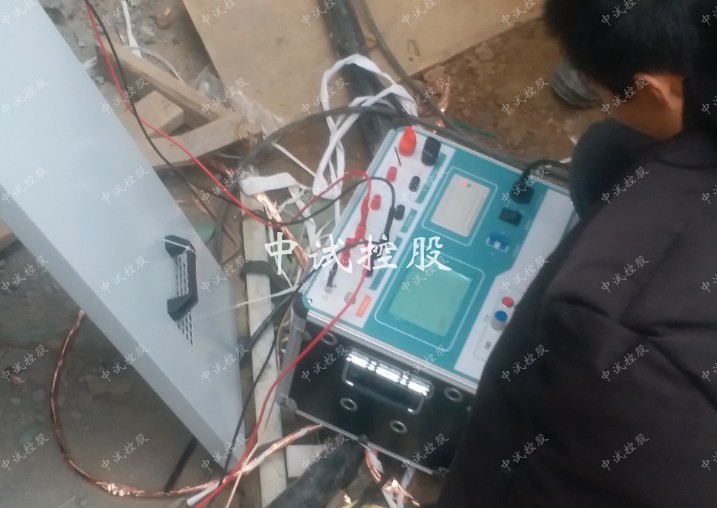

该款仪器参考了GB 1207-2006、GB 1208-2006、用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。具有HDHG-F3全部功能参数同时检测6个绕组。该款仪器满足 GB1207、GB1208等规程要求无需外接其它辅助设备，单机即可完成所有检测项目，主要测试功能有：CT：伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、极性判断、交流耐压测试、铁心退磁。PT：伏安特性（励磁特性）曲线、自动给出拐点值、变比测量、极性判断、铁心退磁、交流耐压测试。

产品功能

CT （保护类、计量类）	1、伏安特性（励磁特性）曲线	PT （保护类、计量类）	1、伏安特性（励磁特性）曲线
	2、自动给出拐点值		2、自动给出拐点值
	3、自动给出5%和10%的误差曲线		3、变比测量
	4、支持六组变比同时测量		4、极性判断
	5、比差测量		5、比差测量
	6、角差测量		6、角差测量
	7、极性判断		7、交流耐压测试
	8、一次通流测试（二次回路通道检查）		8、二次负荷测试
	9、交流耐压测试		9、二次绕组测试
	10、二次负荷测试		10、铁心退磁
	11、二次绕组测试
	12、铁心退磁

产品特点

  1、支持检测CT和PT、单机完成全部试验。

  2、可以6路同时检测。

  3、无需外接其它辅助设备，单机即可完成所有检测项目。

  4、自带微型快速打印机、可直接现场打印测试结果。

  5、采用智能控制器，操作简单。

  6、大屏幕液晶，图形化显示接口。

  7、按规程自动给出CT/PT（励磁）拐点值。

  8、自动给出5%和10%误差曲线。

  9、支持六组变比同时测量。

  10、可保存1000组测试资料，掉电后不丢失。

  11、支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告。

  12、小巧轻便≤25Kg，非常利于现场测试。

产品参数

项目		参数
工作电源		AC220V±10%、50Hz
设备输出		0~2500Vrms，5Arms(20A峰值)
大电流输出		0~600A
二次绕组电阻测量	范围	0.1~300Ω
二次绕组电阻测量	精度	≤0.5%、分辨力0.01
二次实际负荷测量	范围	5~1000VA
二次实际负荷测量	精度	≤0.5%±
相位测量(角差)	精度	±4min
相位测量(角差)	分辨率	0.1min
比差测量	精度	≤0.05%
CT变比测量	范围	5-250000A/5A(5000A/1A)
CT变比测量	精度	≤0.5%
PT变比测量	范围	10000:1
PT变比测量	精度	≤0.5%
工作环境		温度：-10℃~40℃，湿度：≤90%，海拔高度：≤1000m
尺寸		400mm250mm250mm
重量		≤25Kg
