变压器绕组变形测试仪性能参数

时间：2020-12-09

变压器绕组变形测试仪性能参数

产品详情

绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

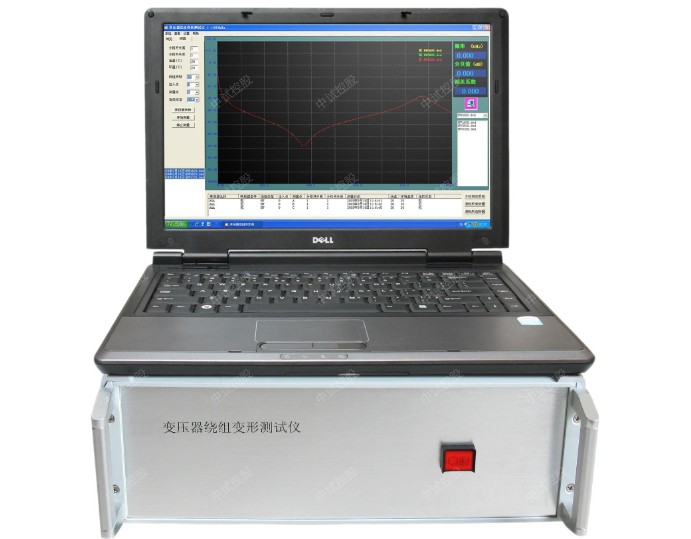

变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成的黑匣子，分析部分由笔记本电脑完成，测量部分通过USB与笔记本电脑连接，也可以通过有线或者无线以太网进行连接。

产品特点

1、不对变压器进行吊罩、拆装的情况下就可以进行测试。

2、使用目前最为流行的扫频法进行测量。

3、本仪器可以对6kV以上的变压器进行测量。

4、采用分体式结构，测试主机与主控计算机之间采用USB连接，即插即用。

5、现场接线简单、使用方便。

6、测量动态范围宽：－100dB～20dB。

7、分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。

产品参数

测试主机与PC接口	USB接口
每相测试仅需一分钟
信号源	仪器自带一个通道信号输出作为扫频的激励信号；信号输出为标准正谐波，信号输出幅度可以软件调节，最大幅度±10V，信号输出阻抗为50Ω
两个采集通道，一个采集激励信号，一个采集响应信号
采集通道输入阻抗	1MΩ
外接彩色打印机
扫频测量范围	1K—2MHz
扫描方式	采用线形分布的扫频测量方式
扫描频率精度	信号源输出正弦信号的频率精度不大于0.01%
扫频测量频点	1k—2MHz，测量点数2000点
测量范围	-100dB-20dB
采用Vittal原装机箱
符合国家电力行业标准	DL/T911-2004
供电	AC220V±10%（50Hz）
环境温度	-15℃~+50℃
相对湿度	10%~90%
