程控超低频高压发生器技术指标

时间：2020-12-09

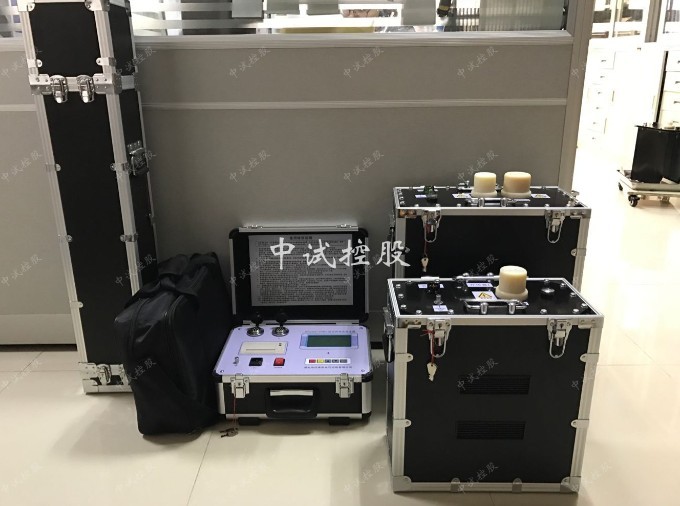

程控超低频高压发生器技术指标

产品详情

超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。电力部门采用了降低试验频率，降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一。可广泛用于电缆、大型高压旋转电机、电力电容器的交流耐压试验。

产品特点

1、电流、电压、波形数据均直接通过高压侧采样获得，所以数据真实、准确。

2、过压保护：当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20毫秒。

3、过流保护：设计为高低压双重保护，高压侧可按设定值进行精

4、确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20毫秒。

5、高压输出保护电阻设计在升压体内，所以外面不需另接保护阻。

6、由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。

产品参数

输出额定电压	参见表1
输出频率	0.1Hz、0.05Hz、0.02Hz
带载能力	0.1Hz 最大1.1μF
	0.5Hz 最大2.2μF
	0.02Hz 最大5.5μF
测量精度	3%
电压正、负峰值误差	≤3%
电压波形失真度	≤5%
使用条件	户内、户外；温度：-10℃—+40℃；温度：≤85%RH
电源保险管	参加表1
电源	频率50Hz，电压200V±5%

超低频系列产品表

型号	额定电压	带载能力	电源保险管	产品结构/重量
30/1.1	30KV(峰值)	0.1Hz,≤1.1μF	5A	控制器：4kg 升压器：25kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
50/1.1	50KV(峰值)	0.1Hz,≤1.1μF	10A	控制器：4kg 升压器：50kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
80/1.1	80KV(峰值)	0.1Hz,≤1.1μF	30A	控制器：4kg 升压器：50kg
		0.05Hz,≤2.2μF
		0.02Hz,≤5.5μF
