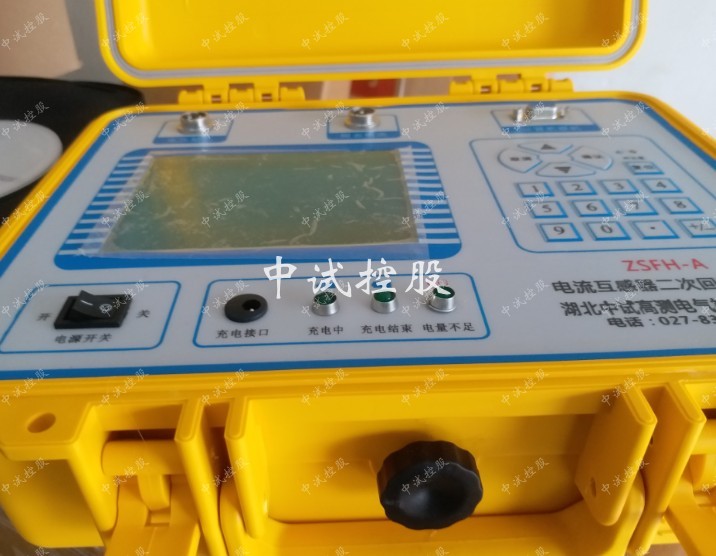

互感器二次回路负荷测试仪技术指标

一：产品描述：

    互感器二次回路负荷测试仪能对电流互感器和电压互感器的实际二次负荷进行精准测量。
       1.极宽阔的二次工作电流/电压范围
       2.中文界面大屏幕显示，带有RS-232通讯接口
       3.内置电池供电，极大的方便了现场使用
二：产品简介
      参考标准：GB1208-2006(IEC60044-1)国家电网公司生产运营部新的《电能计量装置现场检验作业指导书》明确规定要对电流互感器和电压互感器的实际二次负荷进行测量。中试电力新研制的互感器二次负荷测试仪能对电流互感器和电压互感器的实际二次负荷进行精准测量。
三：产品特性
       1. 专业的互感器二次负荷在线测试仪。
       2. 极宽阔的二次工作电流/电压范围
       3. 在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压阿下，能分辨0.001mS的电导和电纳。
       4. 能存储480组测量数据，断电后能保持十年
       5. 内置电池供电，极大的方便了现场使用。
       6. 中文界面大屏幕显示，带有RS-232通讯接口
三：产品参数
       1.PT二次负荷测试
                   导纳测量范围:0.1ms—50.0ms
                   导纳测量准确度:
                                       ΔX=( X×2%+ Y×2%)±2个字;
                                       ΔY=( Y×2%+ X×2%×34.38)±2个字
                                       2个字——仪器的量化误差
                                       电压表头：0.5%
      2.CT二次负荷测试仪
                   阻抗测量范围：0.1Ω—50.0Ω
                   阻抗测量准确度：
                                       ΔX=( X×2%+ Y×2%)±2个字;
                                       ΔY=( Y×2%+ X×2%×34.38)±2个字
                                       2个字——仪器的量化误差
                                       电流表头：1%
     3.外形尺寸（mm）：330（L）×280（W）×140（H）

     4.重量（kg）:5kg
