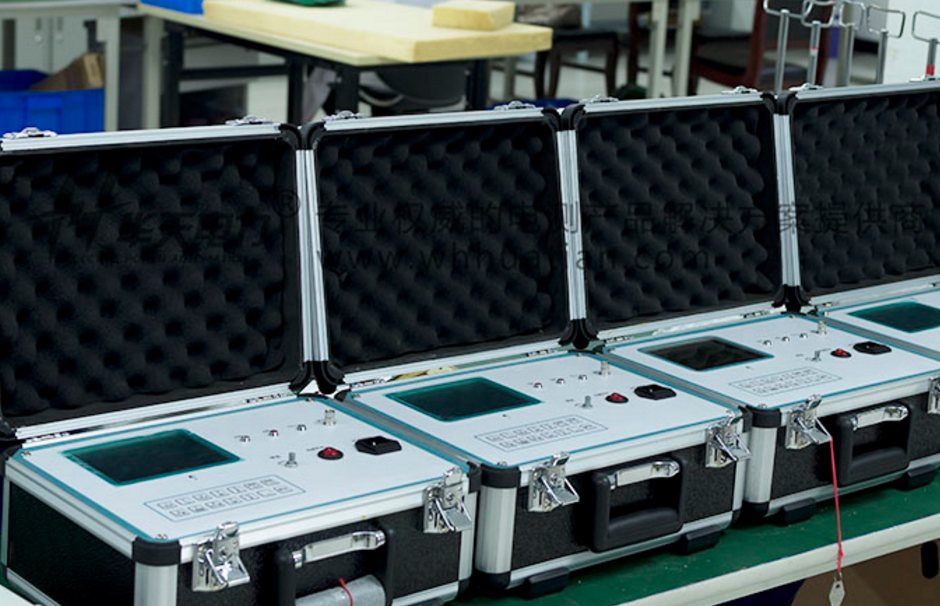

电缆故障寻迹及定位仪技术指标

一.使用范围：
     电缆故障寻迹及定位仪是电缆在停电状态下进行测试，不论被测电缆的电压等级是多少，都可以测试。被测对象包括：低压通信电缆、路灯电缆、民用220V、380V电线、10WH电缆、35WH电缆、110WH电缆、220WH电缆）。本仪器没有防爆证，对于矿井下的电缆，要运出地面进行测试。
二.产品概述：
   电缆故障寻迹及定位仪的功能是用电磁感应法寻找地埋电缆的路径，用跨频电压法精度定位电缆故障接地点。
三.技术参数：
    1.定位测试准确度：≤±10cm
    2.探测线缆深度：≤5m
四.工作原理
     1.寻找电缆路径原理
       电缆故障寻迹及定位仪主机对电缆加一个电流。，在电缆周围便产生了电磁场，将接收机带线圈的感应探头移近电缆，离电缆距离越近，磁场越强。在线圈内将感应产生一个同频率的交流电压，感应电压的大小决定于该线圈在磁场中的位置。当磁力线方向与线圈轴向平行时，线圈感应的电压将最大（图1所示）；当线圈轴向与磁力线方面相垂直时，感应的线圈感应的电压将最大（图2所示）。由此可判断出线缆的路由。利用接收线圈的45°法也可测出地下线缆的埋深。
    2.精度定点的工作原理：
       主机产生的直流高压脉冲送入被测电缆，通过绝缘不良点入地。在入地点形成点电场在地表面形成的电场。接收机中的直流放大器通过电位差探头取得故障点前后（沿线缆路由）的电位差，由于故障点前后的电位差符号相反，当电位差探测架的前后顺序不变时，则反映在直流放大器的中值表头上将向不同方向摆动，中值表头在故障点前与越过故障点将会有方向的变化。则通过表头摆动方向的变化，即可确定线缆对地绝缘不良的故障点所在。根据电场原理，接收机的电位差探架距离故障点越近，在等距离条件下取得的电位差越大；中值表针摆动也越大；同样，探架刚离开故障点时，中值表针摆幅也是最大（但与未过故障点摆动方向相反）。如果探架中间正好是故障点，由于电位差为零，则中值表头摆幅也为零。
五.仪器的选型
    电力行业测试高压电缆故障通常配这三台设备，确保能找出的有类型的故障。
