电力电缆故障测距仪核心指标

一、产品概述

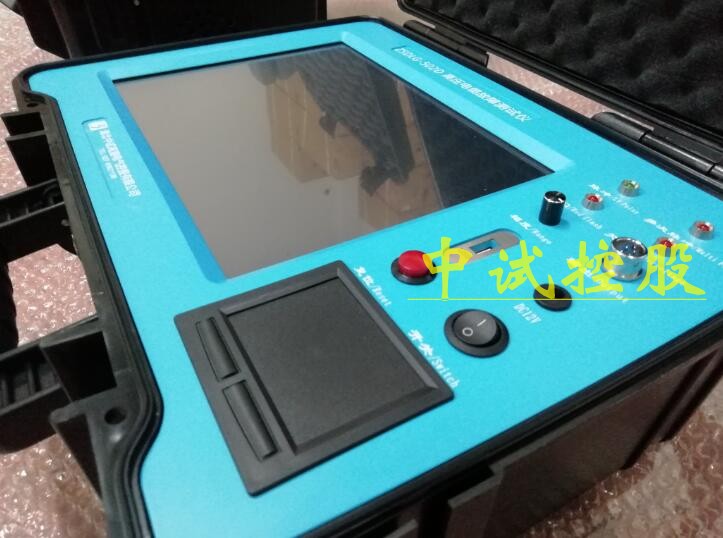

     电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
      在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、功能特点
1.多种测距方法：
      低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
      脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
      多次脉冲法：世界上先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2.200MHz实时采样：
      国内同类仪器最高采样频率，与国际高水平接轨。
      提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3.触摸操作和机械按键两种操作方式
      触摸按键，操作更加灵活，具有手势操作功能。
      可以对光标进行拖拽，双击操作，定位更加简单、方便。
      兼容机械按键操作，五向按键，操作更加人性化。
4.LED大屏幕彩色液晶显示，界面友好：
      波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
      7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
      功能菜单简单实用，功能强大。
5.画中画暂存显示功能
      界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6.波形存储、计算机联机通讯：
      可在机内存储大量波形。
      使用U盘进行波形数据的导出。
      可以和计算机（台式机或笔记本机）连接，进行联机通讯。
      提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7.电源管理：
      仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
      内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
      工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8.坚固机壳，质轻便携。

三、技术指标
    1.工作模式：低压脉冲、脉冲电流、多次脉冲。
    2.信号增益调节范围：70dB。
    3.低压脉冲发射电压：32V。
    4.最高分辨率：0.4m。
    5.最大采样频率：200MHz实时采样。
    6.最大测距范围：100km。
    7.测距盲区：2m。
    8.通讯接口：USB,蓝牙(选配)。
    9.电源：锂离子电池组，标称电压7.4V。
    10.按键：采用丹麦进口按键，可靠性不小于1千万次。
    11.电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用7小时以上(随着电池的老化，连续使用时间会相应缩短)。
    12.充电器：输入AC220V，50Hz，充电电流1A，充电时间6小时。
    13.体积：274×218×81mm
    14.质量：3.5kg
    15.使用条件：
      1) 温度：-10℃～+40℃；
      2) 湿度：5％～90％RH（25℃）；
      3) 海拔：h<4500m。
