变压器综合测试台技术指标

一.标准及要求
      中试电力提供的电力电抗器测试台的技术条件，均符合国家和电力变压器行业标准和规范，如果标准之间有差异，以较高标准执行。
二.系统配置
    本配置可测试容量50000KVA及以下，电压等级为110KV等单、三相配电电力变压器测试。
三.产品性能
    中试电力生产的变压器综合测试台装置具备如下功能（测试项目）：
        1.电力变压器空载特性试验（空载损耗、空载电流占额定电流的百分比）(全自动)；
        2.电力变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30%及以上全电流下的负载损耗测试）(全自动)；
        3.电力变压器工频耐压试验(全自动)；
        4.电力变压器倍频耐压试验(全自动);
        5.电力变压器直流电阻试验(全自动);
        6.环境温湿度测试功能；
  A.变压器空载负载特性，满足单相、三相测量，其性能指标要求如下：
        1.电压测量范围 10mV—800V,电流测量范围100mA—5A,精度0.2级；
        2.功率U*I, 精度0.3级；
        3.功率因数0.050--1.000，精度0.3级；
        4.频率40—70Hz，精度0.1级；
        5.三相总功率P；
        6.空载电流I。%；
        7.空载损耗P。；
        8.负载损耗PK；
        9.阻抗电压UK；
        10.三相功率值Pa(Pab)、Pb、Pc(Pbc)；
        11.三相平均线电压Un；
        12三相平均电流In。
  B.低压电流互感器应满足如下指标
        1.测量范围0.25A～200A
        2.精度为0.05级；
        3.其变比为300/5、200/5、100/5、50/5、25/5、10/5、5/5六档.
  C. 直流电阻速测仪应满足如下指标
       1.使用条件：环境温度：-10℃～40℃；相对温度：≤95%RH；
       2.测量精度：0.2级，分辨率：1μΩ；
       3.128×64点阵液晶显示屏,测试电流：20A
  D.变比测试仪应满足如下指标
       1.变比测量范围：1～10000 ；组别：1～12；精度：0.2级；
       2.电源：AC 220V±10％，50Ｈz、环境温度：-5℃～+40℃，环境湿度：＜95％；
       3.体积：430×320×215mm；
       4.重量：5kg。
  E.油浸式交流试验变压器满足如下指标
       1.额定容量：200KVA；
       2.额定高压输出：0.2KV～200KV；
       3.额定输入电压：10V～200V。
  F.TSJA-500KVA-650V感应式电动调压器应满足如下指标；
       1.额定容量：500KVA
       2.额定高压输出：0V-650V
       3.额定输入电压：380V
  G.50kVA二倍频同步发电机组；
       1.额定容量：50kVA
       2. 额定电压输出：0V-380V
  F.电力变压器综合测试台主控台采用如下分布式设计方案
       分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。

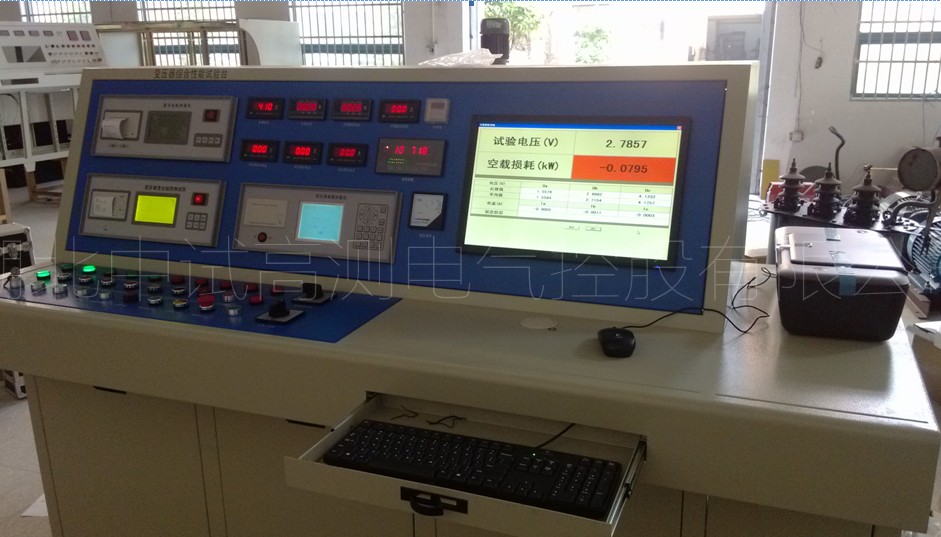

       测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。
