直流电阻测试仪（感性负载速测欧姆计）核心技术

时间：2020-12-07

直流电阻测试仪（感性负载速测欧姆计）核心技术

一.产品简介：

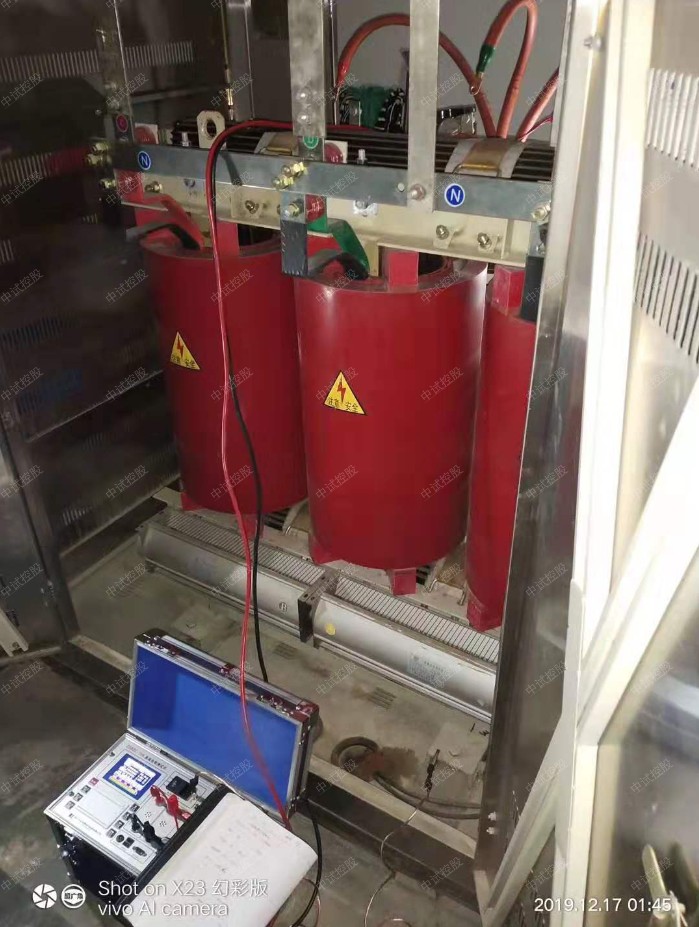

变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。中试电力设备有限公司为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发直流电阻快速测试仪。它具有测量迅速、体积小巧、使用方便、测量精度高等特点。自检和自动校准功能降底了仪器使用和维护的难度，仪器可选择自动或手动操作，是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
直流电阻测试仪符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
二.工作原理:
直流电阻测试仪采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
直流电阻测试仪可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失。
三.技术参数：

项目	10A直流电阻测试仪		备注
测试电流	1mA 10mA 1A 5A 10A
测量范围	1mA	10Ω~20KΩ
	10mA：	1Ω~2KΩ
	1A：	10mΩ~20Ω
	5A：	1mΩ~4Ω
	10A：	1mΩ~2Ω
测量准确度	±0.2%（满量程）±2个字
数据存储	255个
显示	液晶显示器		电阻显示为4 1/2位
分辨率	0.1μΩ
电源	AC 220V±22V，50Hz±2 Hz		保险管5A
功耗	400W		测试电流为10A时
工作环境	环境温度:0°～40°相对湿度:≤80%
体积	380╳210╳280(mm)
重量	8kg		带配件
