双端接地断路器动作特性测试仪性能参数

一：产品概述：

          随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

二：仪器特点：
       ⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
       ⑵、高速热敏打印机，方便现场打印测试数据。
       ⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
       ⑷、配备直线传感器、旋转传感器、多用途传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
       ⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
       ⑹、开关动作一次，得到所有数据及图形。
       ⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
       ⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
       ⑼、同时可测12路金属触头断口、6路主断口和辅助断口。
       ⑽、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
       ⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
三： 技术参数（6路12路断口选择，可增配合闸电阻测量功能，石墨触头断口测量，双端接地断口测量，多路传感器测试，激光传感功能）
   1．时间测量：
            12路固有分闸（合闸）时间
            分闸（合闸）相内不同期
            分闸（合闸）相间不同期之差
            合闸（分闸）弹跳时间（弹跳次数）
            内触发测试范围：0.01ms～20s，分辨率：0.01ms,
            外触发测试范围：0.01ms～200s，分辨率：0.1ms,
            在1000ms以内准确率：0.1%±1个字
   2．速度测量：
           刚分（刚合）速度
            指定时间段（行程段或角度段）平均速度
   3. 测速范围：
           1mm传感器 0.01～25.00m/s，
           0.1mm传感器 0.001～2.50m/s
           0.5°角度传感器 1周波/ 0.5°
   4．行程测量：
          动触头行程（行程）
           接触行程（开距）
           过冲行程或反程（超程）
           直线传感器：50mm，分辨率:0.1mm，测量范围：0-50mm.
           360线传感器：360о，分辨率:0.5о,测量范围：0-1000mm.
           加速度传感器测量范围：0-300mm，分辨率:0.1mm
   5. 电流显示：
         电流30A,（可定制）分辨率：0.01A。
   6．仪器电源：
         AC/DC 220V ± 10%；50Hz ± 2%
   7．内部直流电源：
         输出DC20～260V连续可调，DC110V≤30A（短时），DC220V≤ 20A(短时)。
   8. 外触发触发电压：AC/DC10-300V，电流≤120A
   9. 隔离开关测量范围：
        ⑴、电压输出：DC20～260V（可调）；
        ⑵、电源输出时间：0.01-20秒（可设置）；
        ⑶、断口信号最大采集时间为200秒；
        ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
   10．主机体积：360×260×170mm
   11．使用环境：  -20℃~+50℃
   12．相对湿度：≤90%

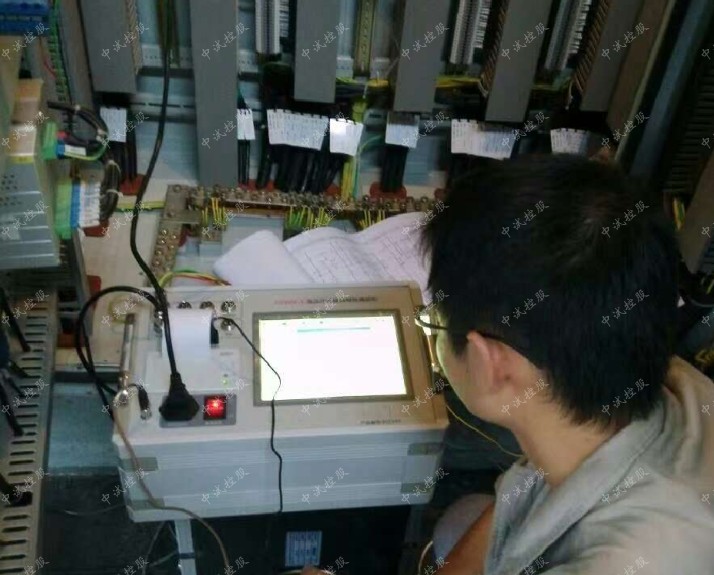

    双端接地高压开关动作特性测试仪以三断口和六断口断路器连接为例进行测试，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）
