绝缘手套（靴）耐压试验装置电科院推荐

一.功能简述

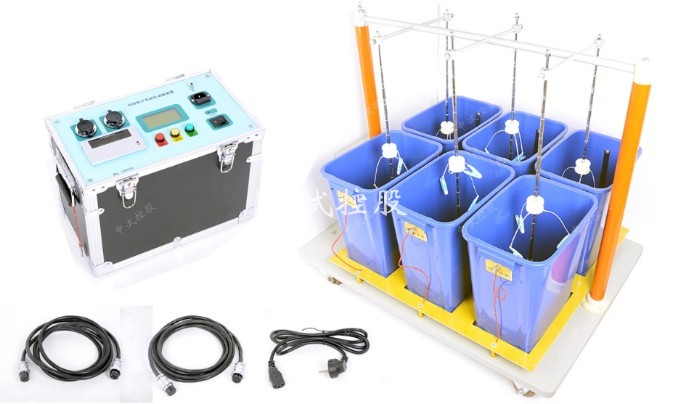

    绝缘手套试验装置/绝缘靴试验装置是电力安全工器具试验规范中对绝缘手套/绝缘靴进行耐压试验，有效地解决了以往用工频耐压试验装置进行打耐压的测试方法，可对6只绝缘手套绝缘靴进行同时耐压试验，操作简单，工频耐压试验装置进行对手套或是靴子打耐压时，不好提供手套或是靴子接地端，都用铁板做地端，容易造成不是单点接地，试验过程中会出现火花等现象，此装置提高了检测速度，减轻了检测的操作复杂性，保障了检测人员的安全。绝缘手套试验装置/绝缘靴试验装置还能鉴别绝缘手套（靴）的泄漏电流，绝缘老化和耐压试验电压值等参数，也可同时检测六只绝缘手套（靴）也可单独或是1-5只的进行测量。该装置集高压电源与控制系统一体化，接线简单，布局合理可靠，移动方便，拆装灵活等特点。
二.仪器特点
     绝缘手套耐压试验装置特点
          1.采用移动式控制台， 接线和检测简单，布局合理可靠，移动拆装灵活。
          2.手动操作方式，提高了产品的安全性、可靠性。
          3.具有零位指示、电源指示、工作指示、计时指示等功能
          4.采用新型时间继电器，计时范围更广（1S～99H）
          5.采用新型电流继电器，更精确、更可靠，确保人身及设备安全
          6.多路泄漏独立测量、分离式绝缘水槽，能准确判断被试品的绝缘情况。
          7.整套装置采用可调螺纹式高压电极，可任意调节电极高度
          8.电极采用不锈钢材质加工，使表面放电小于10pC
          9.特制绝缘桶，坚固耐用。
         10.击穿或超过泄流限值试品，自动切断高压，并发生声光报警。
   绝缘手套耐压试验装置特点是在手动型绝缘耐压试验装置上进行增加了以下特点
         1.高压电压、低压电流、6路泄漏电流测量方式，高精度泄漏电流表和高灵敏度的过流保护器。可扩展到16路测量通道。
         2.实时显示高压电压、低压电流、6路泄漏电流及时间，显示直观明了。
         3.配备安装示意图，方便指导用户组装。
         4.完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
         5.采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
绝缘耐压使用过程中注意事项：
        1.绝缘鞋试验配置请配置4mm小钢珠的干式试验方法，这样避免了传统的注水试验方法导致绝缘靴不易晒干。
三.技术参数
     1.额定容量：3kVA（可提供参数定做）
     2.输入电压：AC220V±10% 50Hz±1
     3.输出电压：0-30kV（可提供参数定做）
     4.电压精度：≤2.0% (F.S)
     5.低压电流：0-15A
     6.泄漏电流：0-10.0mA
     7.泄漏电流分辨率：0.1mA
     8.电流精度：≤1.5% (F.S)
     9.计时范围：0-999S
     10.环境温度：－20℃至50℃
