交直流高压分压器技术指标

时间：2020-12-07

交直流高压分压器技术指标

一.产品概述

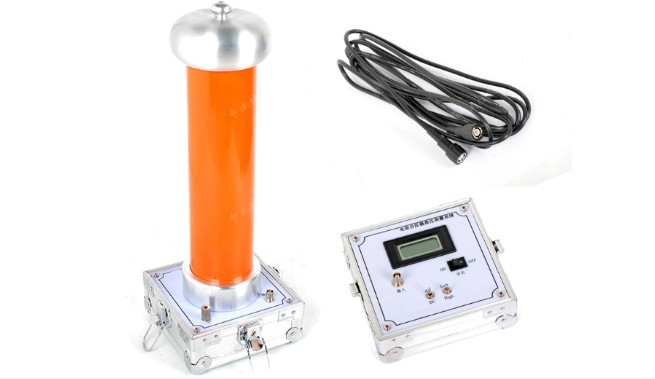

FRC系列交直流高压测量装置是现场测量用的专用仪器仪表，既可测量直流高压，又可测量交流高压的，整个设备由分压器和测量仪表两部分组成。我们常用有FRC交直流高压分压器三种规格，电阻型分压器，电容型分压器，阻容式分压器，本公司采用平衡式等电位屏蔽结构，在完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好、性能稳定、结构合理、易于携带、操作简单、显示直观等特点，因此它是现场测量的理想仪表。

电阻型分压器：常用于测量直流高压数值与交流高压数值。

电容型分压器：常用于串联谐振耐压试验中检测及专输出信号数值。

阻容式分压器：能测各种电路中高压数值，不需要加额外补偿装置，电网招标多用于此种规格参数

二.技术指标

1．准确度及高压阻抗（可按客户参数定制,可做成液晶显示带液晶频中文显示功能，显示峰值，交直流电压，频率，报警，电压波型的）

电压等级		AC/DC50kV	AC/DC100kV	AC/DC200kV	AC/DC300kV
分压比		1000：1	1000：1	1000：1	1000：1
阻抗		200MΩ	400MΩ	800MΩ	1200MΩ
精度	直流值	0．5级	0．5级	0．5级	0．5级
精度	交流值	1．0级	1．0级	1．0级	1．0级

2．工作环境

温度：0~40℃

湿度：≤85%RH

3．体积、重量

电压等级	AC/DC50kV	AC/DC100kV	AC/DC200kV	AC/DC300kV
体积（mm3）	220×220×600	220×220×800	220×220×1500	220×220×2100
重量(kg)	约10	约15	约25	约36
