工频调感串联谐振耐压试验装置规范书
时间：2020-12-07
工频调感串联谐振耐压试验装置规范书
50HZ工频调感串联谐振耐压试验装置用于500kV及以下的电容式电压互感器现场校验的可调式谐振装置和针对 单机容量在250MW 水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。由变频控制电源、励磁变压器、电抗器、电容分压器组成。
电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，可调谐振升压装置是国内先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
发电机的交流耐压试验如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。工频谐振装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势。该装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。
产品别称：CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备，调感式变频谐振耐压装置、发电机交流耐压谐振升压装置
额定输出电压
0～50kV(AC有效值)可安参数定制
输出频率
45～65Hz
谐振电压波形
纯正弦波，波形畸变率≤1.0%
工作制
满功率输出下，一般连续工作时间5min
品质因素
10～40
频率调节灵敏度
0.1Hz，不稳定度＜0.05%
最大试验容量
5000kVA及其以下
工作电源
220V或380V±10%，工频50Hz±5%
系列产品配置(适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz))
产品型号名称
控制台
电抗器
激励变压器器
分压器
适用对象
50HZ- 50/50
10kW/220V
50kV/1A一台
10kW/5kV
50kV/500pF
发电机0.07～0.13uF。10kV电缆(300mm2)≤1.0km
50HZ- 75/50
15kW/380V
50kV/1.5A一台
15kW/5kV
50kV/500pF
发电机0.13～0.2uF。10kV电缆(300mm2)≤1.5km
50HZ - 225/50
25kW/380V
50kV/1.5A两台。50kV/1.5A一台
25kW/5kV
50kV/500pF
发电机0.2～0.27uF。10kV电缆(300mm2)≤2.5km
50HZ-360/50
30kW/380V
60kV/2A两台。60kV/2A一台
30kW/5kV
50kV/500pF
发电机0.27～0.33uF
50HZ- 200kVA/25kV
30kW/380V
30kVA(电动)
200kVA/25kV 可调一台
30kVA 干式
30kV
水力发电机。0.4～1.0μF。(10kV/40MW)
50HZ- 300kVA/50kV
60kW/380V
60kVA(电动)
300kVA/50kV 可调一台
60kVA 油浸式
50kV
火力发电机。0.27～0.33μF。(20kV/300MW)
50HZ- 600kVA/50kV
60kW/380V
60kVA(电动)
200kVA/50kV 可调一台
60kVA 油浸式
50kV
火力发电机。0.113～0.45μF。(20kV/600MW)
50HZ- 1200kVA/50kV
120kW/380V
120kVA(感应)
200kVA/50kV 固定两台
120kVA 油浸式
50kV
水力发电机。0.6～1.8μF。(20kV/250MW)
50HZ- 2750kVA/55kV
300kW/380V
300kVA(感应)
750kVA/55kV 固定两台
120kVA 油浸式
60kV
水力发电机。1.6～3.3μF。(20kV/770MW)
常用工频谐振装置配置介绍
2.操作台ZSCT-80kVA/380V
1台
3.可调电抗器 ZSTB-k-200kVA/50kV
1台
3.固定电抗器 ZSTB-G-200kVA/50kV
3台
4.电容分压器ZSFCR-50kV
1台
二、主要特点
1.反击过电压和传递过电压保护：本装置以妥善的接线方式、完善的保 护环节和能量的逐级吸收，防止反击过电压和传递过电压的侵害。经过多年的现场实践证明，试品在闪络或击穿时，可避免成套试验装置和在场试验人员不受过电压的侵害和威胁。同时也可避免被试品的故障点在闪络或击穿后不扩大损伤。
2.体积小，重量轻，安装、搬运方便，接线简单，非常适合现场使用人员的操作。
3.调感谐振装置的主要功能有：
（1）电抗器铁芯间隙遥测功能：
本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。
（2）耐压时间到自动降压功能：
耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压
（3）零位合闸、零起升压功能：
具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。
（4）过流保护功能：
系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。
（5）过压及被试品闪络保护功能：
本装置装用电子式过压闪络保护板，避免试品不受过压和闪络的侵害，且动作迅速。
（6）各试验数据实时监测功能：
可以对高压侧电压电流和低压侧的电压电流进行监测，可以更直观地了解试验情况。
三、主要技术
400kVA/50kV 可调一台
800kVA/50kV 可调一台
1250kVA/55kV 可调一台

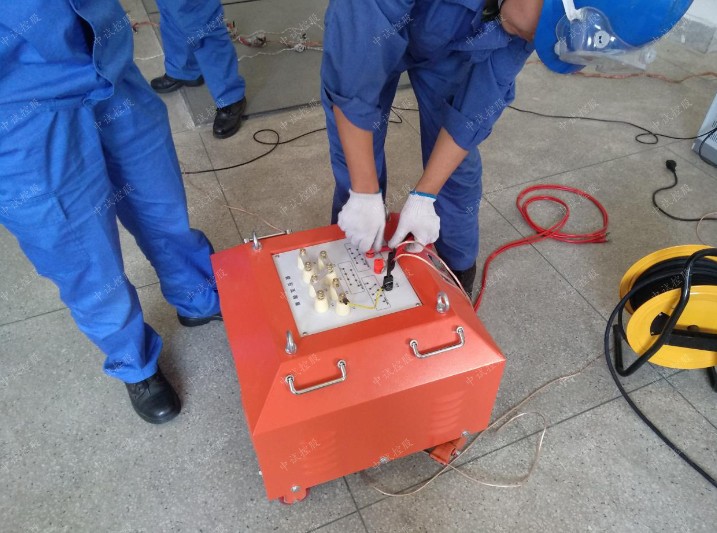

1.励磁变压器ZSLB-80kVA/4/5/6kV 1台
A:额定容量：80kVA；
B: 输入电压：400V，单相；
C:输出电压：4/5/6kV
D:结 构：干式；
A:额定容量：80kVA；
B:输入电压：380V；
C: 输出电压：0~400V；
D: 保护功能：零位、过流、过压及试品闪络保护；；
A:额定容量：200kVA
B:额定电压：50kV；
C: 额定电流：4A；
D: 电感量：25~100H
E: 品质因数：Q≥40；
F: 结 构：干式可调；
A: 额定容量：200kVA
B: 额定电压：50kV；
C: 额定电流：4A；
D: 电感量：25H*2台/35H*1台
E: 品质因数：Q≥40；
F: 结 构：干式可调；
A:额定电压：50kV；
B: 测量精度：交流有效值1.5级；
C: 介质损耗：tgσ≤0.5%；
D: 分 压 比：1000：1，分压比误差：≤1.0%；
增值服务
- 三年质保,一年包换,三个月试用
