变压器感应耐压试验装置

变压器感应耐压试验装置最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。


（一体机）用途
   变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
   电子式多倍频发生器是为满足上述要求而设计制造，变压器感应耐压试验装置中试控股经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。
◆电子式多倍频发生器（一体机）特点
   该装置采用电力电子技术，内部核心部分使用变频调节器。参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。
   可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
   变压器感应耐压试验装置外置LC滤波回路，中试控股保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。

   由于摒弃了传统的三相五柱式三倍频发生器的产生原理，由此带来了如下几个优点：
1. 体积小、重量轻，便于携带，便于大功率化。
2. 不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。

3. 操作、接线简单，对现场试验电源容量的要求，有更大程度的降低。

◆电子式多倍频发生器（一体机）技术参数
    1. 容量：0-150kVA 。（选配）
    2. 输入电压：AC，三相，380V±10%。（注：也可以接入单相220V于电源输入的A、C端；但此时的容量几乎减半）。
    3. 电源频率：50Hz。
    4. 输出电压：0～500V （加升压变压器后电压可变高，另配）。
    5. 输出频率：50Hz，100Hz，150Hz，200Hz（选配）。
    6. 波形畸变率：<3%。

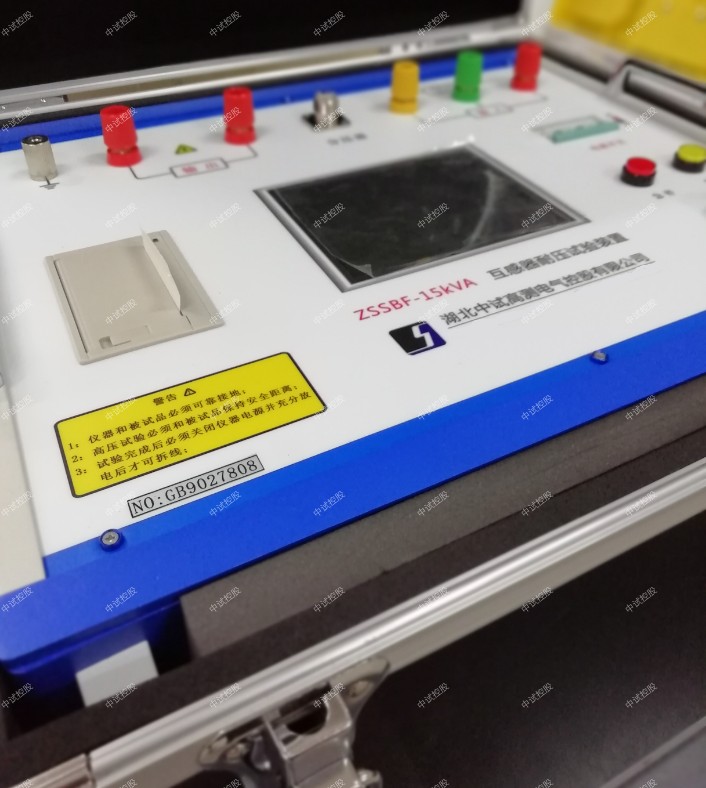

ZSDBF-15KVA 多倍频感应耐压试验装置、变压器感应耐压试验装置
1.1概述
电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的多倍频耐压试验仪采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       变压器感应耐压试验装置仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  30Hz～200Hz   调节细度0.1 Hz
输出电压                  0～400V正弦波
输出功率                  15KW
最大输出电压              400V
最大输出电流              35A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            570（长）×400（宽）×350（高）
仪器重量                  约44kg

仪器成套性
序号 名称 数量 单位
1、测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

  变压器和互感器的感应耐压试验是保证产品质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，   进行耐压试验。电子式多倍频试验装置是为满足上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能较好地满足变压器，互感器感应耐压试验的需要。

    该变压器感应耐压试验装置采用电力电子技术，内部核心部分使用变频调节器。中试控股参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。内置计算机，8寸彩色液晶显示，数据存储可达到3200组。
      采用触摸式操作方式，配备热敏打印机进行汉字打印。
      可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选），触摸方式调节电压（步长可以实时调节，选择1V、2V、5V、10V），可实现本装置的多倍频试验电压输出。
      外置LC滤波回路，保证波形畸变率在指标范围内。外置带抽头的补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
      由于摒弃了传统的三相五柱式三倍频发生器的产生原理，中试控股由此带来了如下几个优点：
      1.体积小、重量轻，便于携带，便于大功率化。
      2.不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
      3.操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。

变压器感应耐压试验装置容量：5kW

输入电压：AC，三相，380V±10%。

电源频率：50Hz。

输出电压：0 ～400V

输出频率：50Hz，100Hz，150Hz，200Hz（可选）。

波形畸变率：<3%。

变压器感应耐压试验装置保护功能：中试控股对被试品具有过流、过压及试品闪络保护(见变频电源部分)；
