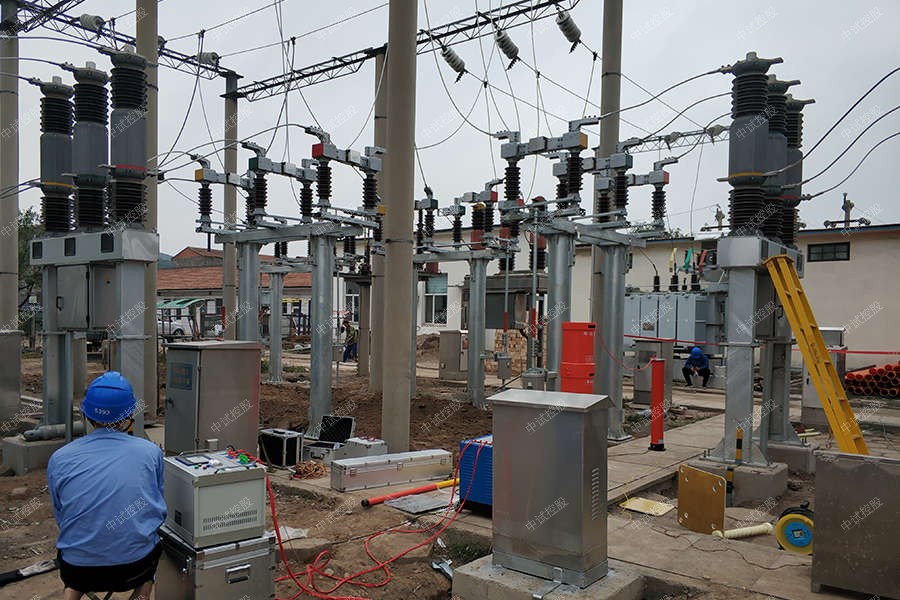

变频串联谐振交流耐压测试仪电科院推荐

一．技术特点

1采用变频串联谐振试验回路；

2装置采用多节固定电感高压电抗器，通过串并联组合完成电厂电缆，主变，开关，GIS，互感器的交流耐压；

3 试验频率30-300HZ，装置满足容量连续运行时间至少1小时；

4.   试验电压最高不超过100KV

5.   系统配置包含变频电源/励磁变压器/固定电抗器/电容分压器/补偿电容器/配套测试线等

二、装置使用环境条件

1、环境温度：-5℃-+45℃；

2、相对湿度：≤90﹪，无凝露状况；

3、海拔高度：≤1000m。

三、装置主要技术性能要求

1.   额定电压： 100kV；

2.   工作电源：工作电源：380V±10%，三相，

3.   工作频率：30-300Hz；

4.   频率调节细度：0.01Hz；频率不稳定度：≤0.01%；

5.   工作时间：额定功率下允许连续运行60min；

6.   温    升：额定连续运行60min后，装置各部分温升≤65K；

7.   输出波形：正弦波，波形畸变率＜1%；

8.   品质因数：装置自身Q＞30

9.   保    护：具有过流、过压及闪络保护(详见变频电源部分)；

10. 测量精度：有效值1.5级。
