SF6回收装置电科院推荐

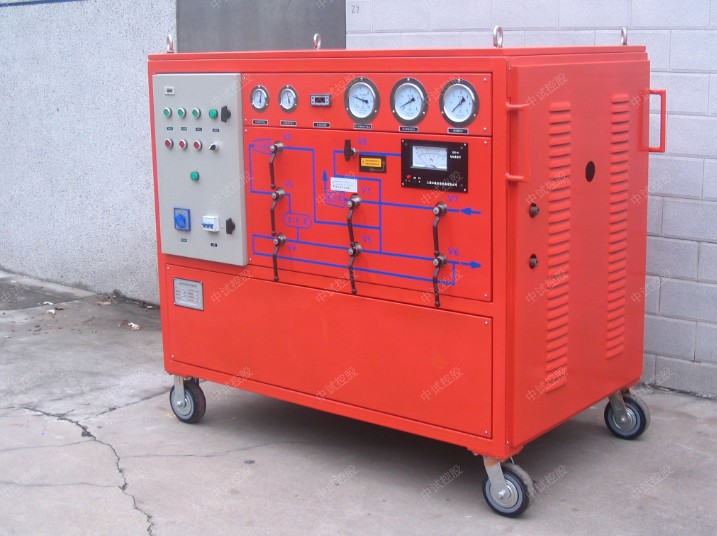

SF6气体回收抽真空充气装置
本装置系一体式SF6气体回收装置，有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门，对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。

1、采用德国DILO公司系统原理及技术，设计先进，功能齐全，结构合理，操作简洁明了。

  2、压缩系统引进国外压缩技术的半封闭压缩机，该机性能稳定使用寿命比以往大大延长。

  3、抽真空系统采用双级旋片式真空泵，真空速率快，系统中设有防止返回油装置。

  4、净化系统采用美国尼尔公司原理过滤器，过滤器采用双级内置式电加热及内装高效吸咐剂，净化效果更显著（无需频繁更换吸附剂）

  5、装置电气系统三相电源自动确认、调整。

 6、装置控制系统最新专利技术的SF6专用仪表和阀门，同类产品仪表球阀更可靠。

 7、贮存系统按用户要求配置贮液罐。

  8、设备采用风冷移动式，可在无外部水源情况下使用。

 产品功能:

  1、该设备能对SF6电器抽真空并测定真空度。

  2、该设备能对SF6电器充入SF6气体。

  3、该设备能对SF6电器的气体进行回收。

  4、该设备能对回收的SF6气体净化处理。

 5、该设备存储SF6气体。

  6、该装置按照电力部DL/T 662－1999《六氟化硫气体回收装置技术条件》标准，参考了世界著名品牌的产品，并采用最新国家专利技术研制开发的回收装置，装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成，具有如下主要功能：

  7、对装置本机以及电器设备、贮罐、抽真空和真空度的测量

  8、对电器设备中的气体进行回收

 9、对回收和回充的SF6气体进行干燥、净化处理

 10、对SF6电器进行充气

  11、对电器中SF6气体进行压缩液态贮存

 产品参数:

 装置的主要组成部件 :

 1、压缩机（美国INGERSOLL LAND公司产品）

  2、真空泵（德国BUSCH旋片式真空泵）

  3、制冷系统（法国MANEURCP主机4600 Kcal/h，R22，2.32KW，380V50HZ）

 4、净化系统：干燥过滤再生器、加热器、净化器、过滤用Danfoss滤芯，过滤器4级过滤，真空活化自再生处理）

  5、管道、阀门（VP SF6专用德国独资）

  6、仪表（德国TECSIS 1413）

  7、电气控制以及结构件，框架面板、走轮和贮罐等
