继电保护测试仪性能参数

微机继电保护测试仪、 继电保护检测仪、 继电保护测试仪、 继电保护校验仪、 继电保护综合测试仪、 继电保护装置、 六相继电保护测试仪、 多功能继电保护测试仪

经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”

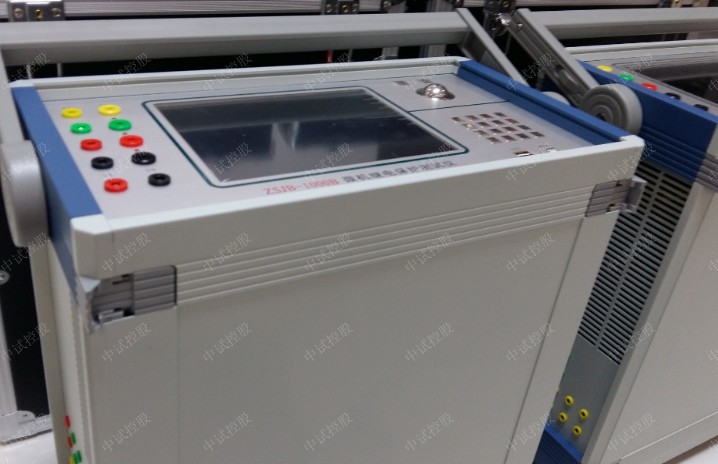

高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等

配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作

配备有外接USB接口，可以方便地进行数据存取和软件维护

无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘

采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求

采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波

可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ~ 20次谐波

功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出30A。在输出电流达到30A时，波形仍能保证不失真、不削峰

具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作

提供各种自动测试软件模块和GPS同步触发试验（选配）等

GPS同步触发误差小于50μS

可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等

采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便

仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能 。

1、交流电流源
      单相输出：6*30A
      六相并联：180A
      最大输出功率：≥250VA/相
      各相输出电流幅度、频率和相位可以独立调节
      输出精度：
      0.1A ~0.5A：±10mA
      0.5A ~ 10A：±0.2%
      10A ~ 30A：±0.5%
   分辨力：
      0.1A ~ 10A：1mA
      10A ~ 30A：10mA
   单相连续输出时间：
      在 0 ~ 5A 范围内，能连续输出
      在 5A ~ 10A 范围内，连续输出时间 ≥45秒
      在10A ~ 20A 范围内，连续输出时间 ≥10秒
      在20A ~ 30A 范围内，连续输出时间 ≥3秒
2、交流电压源
   单相输出：6×120V
   最大输出功率：≥60VA/相
   六相有共用中性点的电压源
   各相输出幅度、频率、相位可以独立调节
   输出精度：
      1V ~ 5V：±10mV
      5V~120V：±0.2%
   分辨力：
      1V ~ 10V：1mV
      10V~120V：10mV
3、直流电流源
     单相输出：-5A ~ +5A
     最大输出功率：≥100VA
     输出精度：
      ±0.5A ~ ±1A：±10mA
      ±1A ~ ±5A：±0.5%
   分辨力：
      ±0.5A ~ ±1A：1mA
      ±1A ~ ±5A：10mA
4、直流电压源
     单相输出：-150V ~ +150V
     最大输出功率：≥100VA
     输出精度：
      ±1V ~ ±10V：±10mV
      ±10V ~ ±150V：±0.5%
   分辨力：
      ±1V ~ ±10V：1mV
      ±10V ~ ±150V：10mV
5、交流电压、电流源角度
     相角范围：0°~ 360°
     相角精度：±0.5°
     相角分辨力：0.1°
6、交流电压、电流源频率
     频率范围：1~1000Hz
     频率精度：
      1Hz ~ 100Hz：±0.005Hz
      100Hz ~ 1000Hz：±0.01Hz
   频率分辨力：1mHz
   能输出2 ~ 20次任意幅值的谐波
7、同步性
     电压电流同步性 ≤10μS
8、开入量
     16路独立开关接点输入
     兼容空接点与15V ~ 250V有源接点，能够自动识别有源接点的极性
     计时精度：在小于1S时 ≤1mS
9、开出量
     8对可编程开关空接点输出
     接点容量：
      250VDC，0.5A
      250VAC，0.5A
10、供电电源
      交流输入电压
      额定值：220V ± 10%
      基准值：220V ± 2%
      交流供电频率：
      额定值：50Hz ± 10%
      基准值：50Hz ± 2%
11、箱体尺寸与重量
     箱体尺寸：420mm*190mm*470mm
     重量：约22kg
12、使用环境条件
     环境温度：－10℃~+45℃
     相对湿度：≤90%
     大气压强：80~110kPa
