电缆故障测试系统核心指标

电缆故障测试仪、电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、电缆故障测试仪



●  功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置
●  测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。
●  具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。
●  具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。
●  具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。
●  控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。
●  可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。
●  具有打印功能。将测试的结果打印存档。


●  最远测试距离： 32km
●  探测盲区： 1m
●  读数分辨率： 1m
●  功　　　耗： 5VA
●  体　　　积： 325×165×225（mm）
●  重　　　量： 4Kg

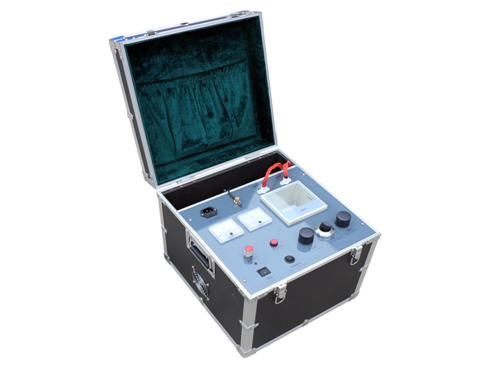

直流高压发生装置

高压发生器是电缆故障检测系统的组成部分，用于当使用冲击闪络法检测高阻故障时的辅助高压电源。

技术参数:
●  输入电源： AC 220V，50Hz
●  输出电压： DC 0~15kV
●  额定功率： 2kVA
●  环境温度： 0~40oC
●  环境湿度： <75%RH
●  海拔高度： <1000m
●  绝缘等级： A级
●  尺      寸： 430×540×410 mm
●  重      量： 48.5 kg
注：电缆故障识别仪可以根据客户需求另配。
