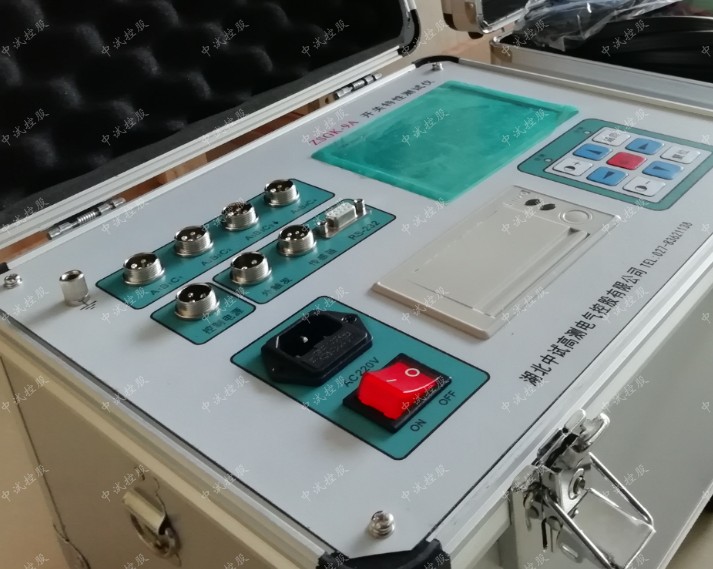

高压开关动特性测试仪性能参数

性能特点

1、时       间：12个断口的固有分、合闸时间，同相同期、相间同期。
2、重  合 闸：每断口的合－分(金短时间)，分－合(无电流间隔时间)，分－合－分。
3、弹       跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
4、速       度：刚分、刚合速度，最大速度，重合闸速度，时间－行程特性曲线。
5、行       程：总行程，开距，超行程，过冲行程，反弹幅值。
6、电       流：分、合闸线圈的分、合闸电流值、电流波形图。
7、动作电压：机内提供DC30～250V/20A(瞬时工作)数字可调断路器动作电源，自动完成断路器的低电压动作试验。
技术参数
1.时 间：
量程 4000.0ms         分辨率 0.1ms
误差 ①100ms以内 0.1ms±1个字   ②100ms以上 0.1％±1个字     ③同期 ±0.1ms

2.行 程：

3.速 度：
量 程：20.00m/s  分辨率：0.01m/s
误 差：①0～2m/s以内：±0.1m/s±1个字     ② 2m/s以上： ±0.2m/s±1个字
4.电 流：  量 程： 20.00A   分辨率： 0.01A
5.输入电源： 220V±10% 50Hz
6.输出电源：DC30～250V数字可调／20A(瞬时工作)
7.使用环境：-20℃--40℃ 湿度：≤75%RH
8.外形尺寸：360mm(L)×280mm(W)×300mm(H)
9.重 量：10kg
