35kV电力电缆耐压试验方案

35kv电缆耐压交接试验(35kV电力电缆耐压试验方案)

用耐压试验器做耐压试验,35KV升压到2.5-3.5倍电压后稳压5分钟再泄压,有相关的耐压试验或电调规范(DL/T 596-2005 电力设备预防性试验规程).

中试控股根据GB/T12706-2008标准要求:10kV交联聚乙烯电缆的例行耐压试验是施加交流电压30.5kV/5min.35kV交联聚乙烯电缆的例行耐压试验是施加交流电压65kV/30min或91kV/5min.题目说的12kV/min,没这个说法,是不正确的.是每分钟升压

10kv电缆交接试验耐压打2.5U0电压,试验时间为5min. GB50150-2006《电气装置安装工程电气设备交接试验标准》中18.0.5条表18.0.5规定10kv电缆试验电压为(2.5U0),试验时间为5min(2.5U0时).

 一、应用范围

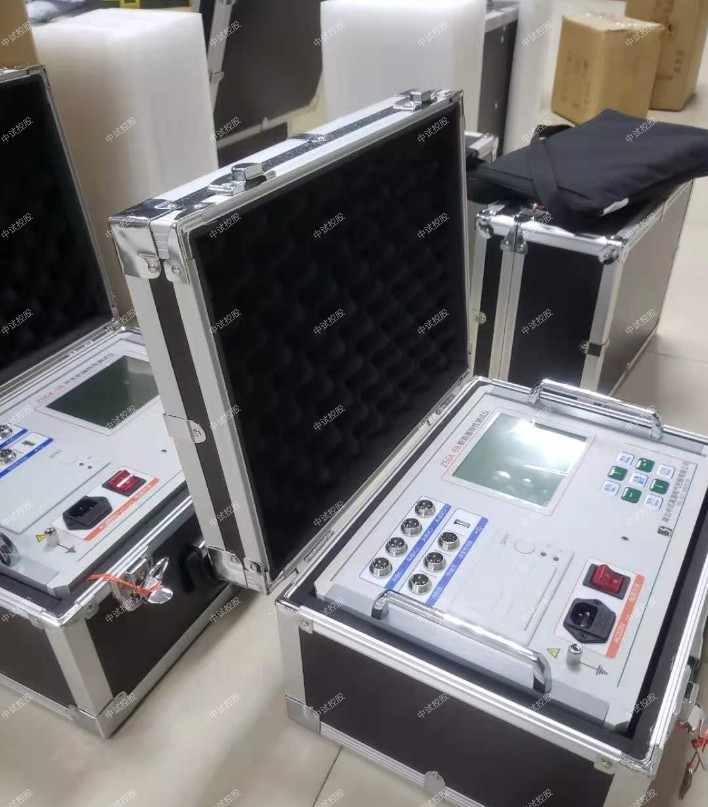

35kV电力电缆耐压试验方案变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。

中试控股适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验

适用于66KV、110KV、220KV、500KV、GIS交流耐压试验

适用于大型发电机组、电力变压器工频耐压

适用于电力变压器的感应耐压试验

二、主要性能指标及特点

2．1主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-300Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2．2主要特点

2．2．1体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

2．2．2安装可靠性高

变频装置采用先进的设计思想、中试控股高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

2．2．3试验的等效性好

采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，试验结果的可靠性和真实性。

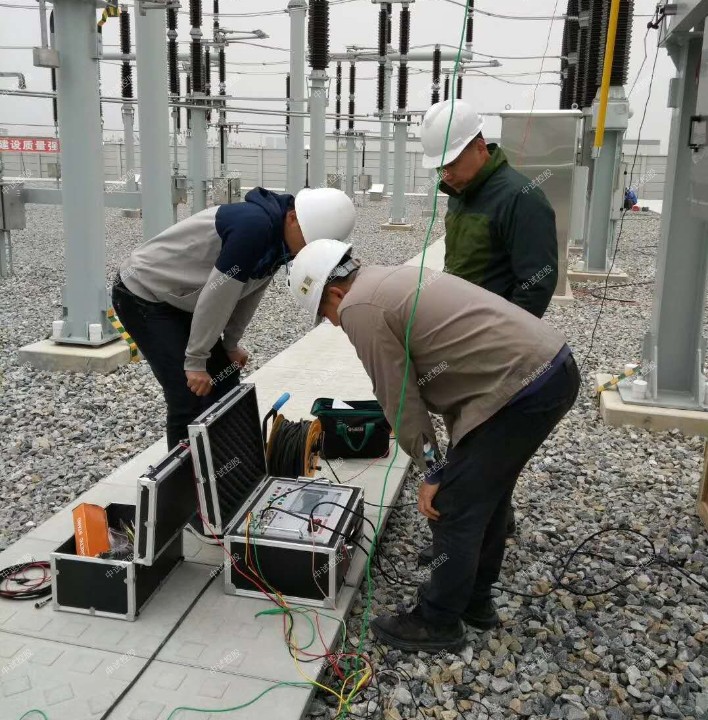

35kV电力电缆耐压试验方案35kv的电缆的耐压试验怎么做?

1、根据电缆长度选择容量合适的实验变压器,一般要大于50kva

2、电压等级至少大于额定电压的3倍,配备4倍额定电压的高压硅堆

3、把电缆头硬外皮拨开,长度大于500 ,中试控股然后把向外分开头分开固定好,高于地面一米

4、用无水酒精或四氯化碳把电缆表面的碳粉擦干净

5、将其中一个头连接到高压硅堆的出线头上,另外两相接地

6、开始升压,速度小于每秒1kv,升到110kv,停顿一分钟不出现跳闸

7、降压断电,然后用放电电阻给电缆放电,可以用新鲜的树枝通过绝缘帮棒到地线上给电缆放电

8、然后给另外两相做9、试验过程应在专门的实验室做,如果没条件或者不方便,需要把实验现场围起来,以免伤及他人
