SF6气体回收净化充气装置技术指标
时间：2020-12-04

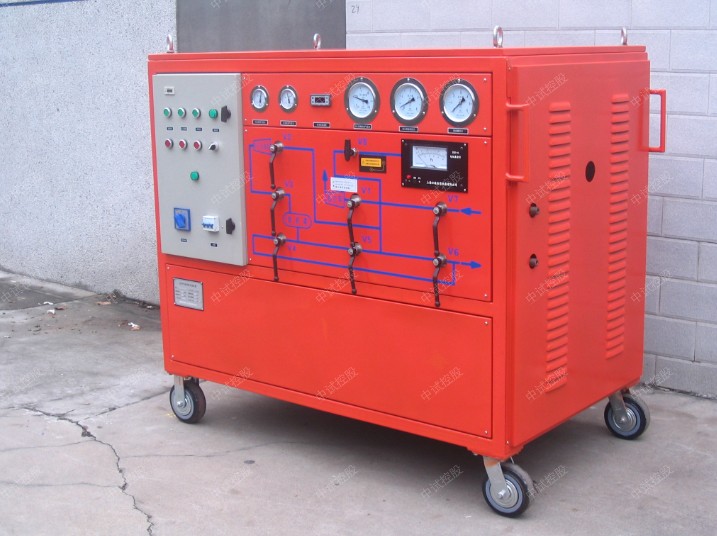

SF6气体回收净化充气装置技术指标
产品简介
气体回收充气装置系一体式回收装置，有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门，对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。
参照电力行业标准 DL/T 662-1999《六氟化硫气体回收装置技术条件》标准及原机电部JB/DQ2588-90《六氟化硫充气及回收装置》标准，并参考了品牌德国DILO的产品的优点研发的这种SF6气体回收充气装置，更适合中国SF6高压开关行业。
产品特性
(1)采用德国DILO公司系统原理，设计，功能齐全，结构合理，操作简洁明了。
(2)压缩系统引进国外压缩技术的双级单动压缩机，该压缩机可将SF6气体直接压缩成液态贮存SF6贮罐内，(或采用辅助制冷压缩贮存)，实现了SF6气体的无油快速回收。
(3)抽真空系统采用双级旋片式真空泵，真空速率快，并在系统中设有防止返回油装置。
(4)回收增压系统采用单级旋片泵(隔膜泵)回收残压低，速度快。
(5)净化系统采用美国派尼尔公司原理过滤器，过滤器增加采用内置真空电加热及内装高效吸附剂，净化效果更加显著(无须频繁更换吸附剂)。
(6)装置电气系统三相电源自动确认、调整。
(7)装置控制系统采用新技术的SF6专用阀门，比国外同类产品球阀更可靠。
(8)贮存系统可按用户需求任意配备各种规格容量的贮液罐。
(9)设备采用风冷移动式，可在无外部水源情况下使用。
1
装置极限真空度
<10
Pa
2
装置真空泵速率
14.4(4)
14.4(4)
54(15)
108(30)
252(70)
m3/h(L/s)
3
装置充气速率
5（6）
5（6）
>6
>6
>8
m3/h
4
装置回收初压力
≤0.8
MPa
5
装置回收终压力
1—5（按产品技术要求）
KPa
6
装置压缩回收速率
16
22
40（54）
m3/h
7
装置年泄露率
＜1
%
8
装置高设计压力
2.6—4.0(按产品技术要求)
MPa
9
储罐规格
0.05 m3、0.1 m3、0.2 m3、0.4 m3、0.6 m3、1 m3，可根据用户要求选用或订制
m3
10
干燥再生净化过滤方式
真空加热活化自再生处理
28.8(8)
54(15)
28.8(8)
54(15)
增值服务
- 三年质保,一年包换,三个月试用
