200A电缆故障测试仪性能参数

时间：2020-12-04

200A电缆故障测试仪性能参数

产品简介

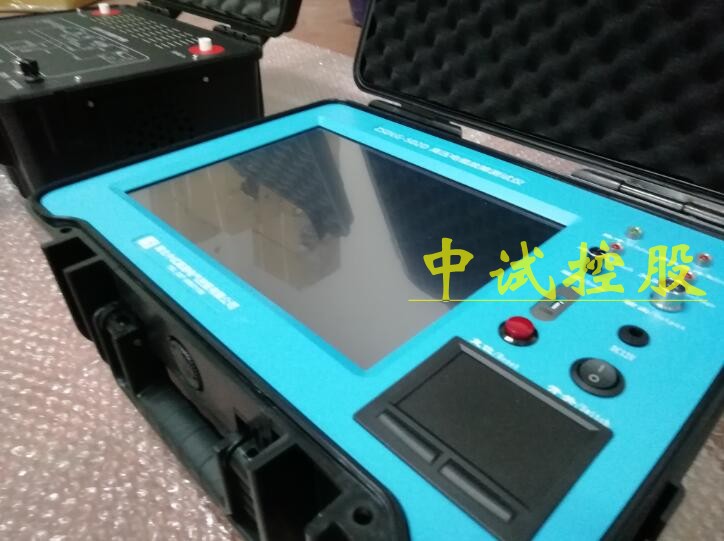

本电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。

故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。

路径信号产生器产生频率30KHz、大幅度30V的断续正弦波信号，用于寻测电缆路径。

路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。

定位仪用于故障点的精确定位。

产品特点

电缆低阻、开路、断路、短路、漏电、高阻闪络性故障、高阻泄漏性故障、可测试各种不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障

项目	技术参数
阻抗测量范围	0～200Ω
分辨率	0.001Ω
脉冲幅度	在50Ω时不小于120V
脉冲宽度	0.2us和2us两种
测试距离	单端测距大于60KM
系统误差	主机测量误差：2‰，系统测量误差：主机测量再配定点仪测量，系统误差小于0.1米
读数分辨率	V/2f V电波在电缆中的传播速度（m/us）f采样频率（MZH）比如油寖纸的电缆传播速度为V=160M/us用f=40MHZ采样，则读数分辨率为160（2*40）=2米，小分辨率为0.2米
采样频率	160MHZ80MHZ40MHZ20MHZ10MHZ5MHZ2.5MHZ
工作温度	0-50℃
重量	5Kg
