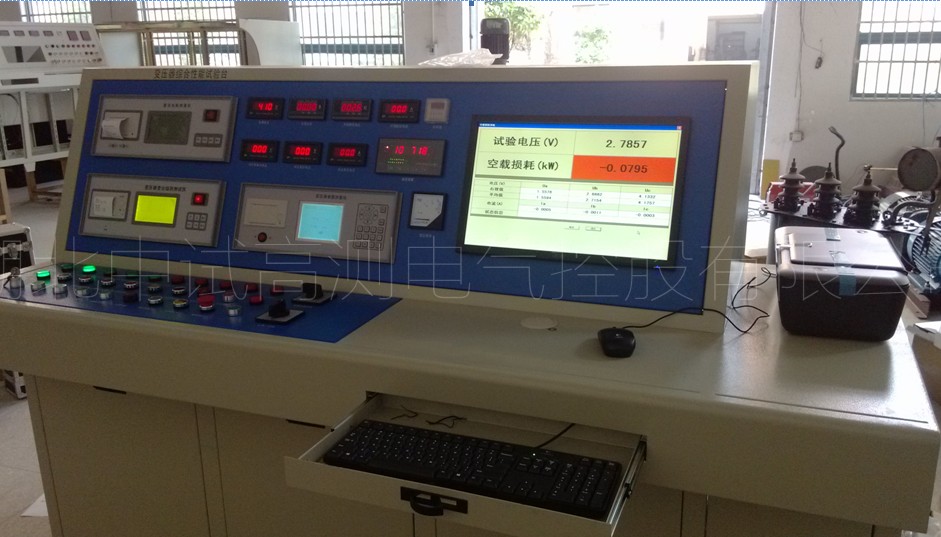

变压器综合测试台 规范书

产品简介

随着输变电工程的增多和电力电网的不断增大，全国城网，农网的相继改造，电力变压器的在线数量和容量不断增加。

为更好地服务于电力输变电企业，我公司特为中小型变电企业量身打造了自动化程度高，操作简单快捷，测试精准，低故障，效率高，集成化为一体的变压器全自动综合测试系统。

它将传统的电源，电压，功率表计完美的统一集成化，数字化，减少机械故障和读数误差的同时，提高了整体测试系统的精度和适用性，使出厂试验更轻松，更快捷。

产品特点

采用高档的单片机作为处理器，使用独特科学的算法进行数据的运算和处理，模数转换采用了高精度快速A/D转换器，模拟信号的调节也采用了目前使用的处理技术，这些为仪器的高性能、高精度、高可靠性提提供了必要条件。
综合试验台具备如下测试功能：
1、空载特性测试（空载损耗、空载电流百分比）；
2、负载特性测试（负载损耗、阻抗电压百分比）；
3、变比、组别、变比误差测试；
4、直流电阻测试；
5、绝缘电阻测试；
6、工频耐压测试；
7、倍频耐压测试；
8、环境温度测试；

      直流电阻测试 测量范围：1μΩ~20KΩ
测试电流：
0.02Ω，0.2Ω 10A 2Ω 1A 20Ω 100mA 200Ω 10mA 2KΩ 1mA 20KΩ 0.1mA
测量准确度：±0.2%(满量程)
显示方式：128×64点阵显示
显大分辨率：1μΩ
电源：AC220V±22V，50Hz±2Hz
功耗：200W
变比组别测试： 变比测量范围：1~10000
组别：1~12点
精度：1~1000 0.2级 1000~10000 0.5级
电源：AC220V±10%，50Hz
损耗测试： 电压：500V ±(0.1%读数+0.1%量程) 电流：5A ±(0.1%读数+0.1%量程) 功率：U×I ±(0.1%读数+0.1%量程) 功率因数：0.010~1.000±3个字 电源：AC 220V±22V， 50Hz±2Hz 整机功耗：小于15VA 工频耐压试验： 输入电压：单相380V 输出电压：0~430V
表计精度：±0.5%
