超低频高压发生器性能参数

产品简介

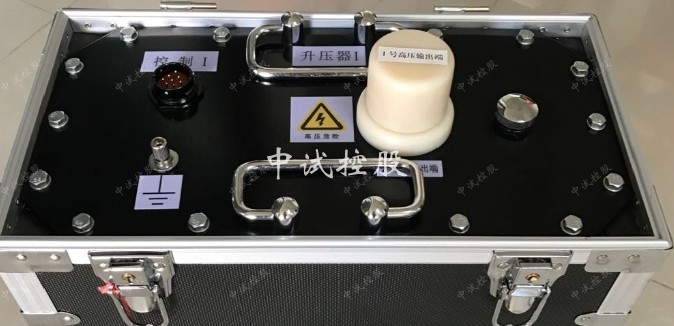

超低频(0.1Hz)高压发生器主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。采用超低频高压测试电力电缆的耐压是一种新的方法。它的优点为：

◆对被试电缆不会造成损坏，特别是正在运行开始老化但还可以使用的电缆，因此它是无损坏的耐压试验方法。

◆这种测试比直流高压试验对新铺电缆和维修过的电缆，在其连接处和端头出头联接错误的判定要准确。

◆采用超低频高压测试电缆耐压其测试设备比用工频高压试验设备体积小、重量轻。

采用直流高压测试电缆的耐压，由于所施压的电压为电缆的相电压V0的6-8倍，这样高的电压容易使本来可以使用的电缆击穿。据资料统计，德国Sdhivwag电力公司在1978-1980年间10kV XLPE电缆投运41个回路，发生87次故障，瑞典在3kV到24.5kV的XLPE电缆投运9000km以上，发生故障107次：许多故障均是由于受到重复的直流耐压试验引起的。

采用0.1Hz超低频高压测试电缆只需施加3V0的峰值高压，不易使电缆中由于长期埋在地下或日晒雨淋产生的水树很快地形成电树，而损坏电缆。上海宝山钢铁厂采用0.1Hz高压测试电缆，对244条电缆进行测试，除一根电缆已坏外，其余全部正常可用。

另外，采用直流高压测试电缆耐压，由于其电压均匀分布在电缆断面上，对于电缆的连接处和端头处由电树而产生电荷积累，不易产生局放，结果测试合格的电缆在交流使用时并不一定不出现故障。采用0.1Hz超低频高压，对电缆连接处和端头接错等故障很容易产生局放，发现电缆的耐压故障

产品特点：

1.本产品具有电源过流、高压过流保护功能;

2.非零点保护，输出调压器不回零，高压不能启动;

3.电压整定，根据需要选择过压保护的整定电压，当输出电压超过所选择的整定值时，自动关断高压;定时功能，根据测试时间，选择和控制高压试验时间。
