油浸式试验变压器核心指标

时间：2020-12-03

油浸式试验变压器核心指标

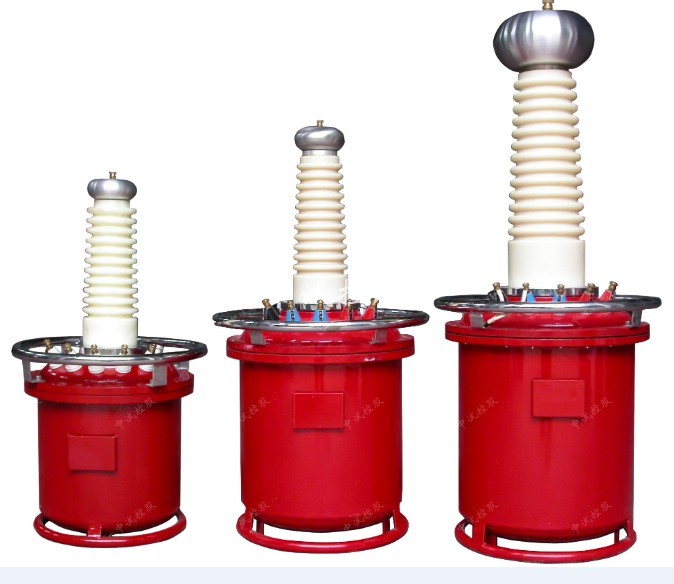

产品简介

轻型交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在试验变压器的基础上按照标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备

产品特性

1. 绝缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积;

2. 解决了变压器的渗漏油问题，由于以前的变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆，短路杆和串激杆等功用外，还相当于变压器储油器;

3. 本系列产品采用金属固定引线和均压，从而消除了放电现象;

4. 渍箱结构紧凑，外观新颖，体积小.重量轻;

5. 铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒.多层塔式结构。

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
ZSYD 1.5/50	1.5	50	30	200	7.5	500	10
ZSYD 3/50	3	50	60	200	15	500	10
ZSYD 5/50	5	50	100	200	25	500	10
ZSYD 10/50	10	50	200	200	50	500	10
ZSYD 20/50	20	50	400	400	50	500	10
ZSYD 30/50	30	50	600	400	75	500	10
ZSYD 50/50	50	50	1000	400	125	500	10
ZSYD 5/100	5	100	50	200	25	1000	10
ZSYD 10/100	10	100	100	200	50	1000	10
ZSYD 20/100	20	100	200	400	50	1000	10
ZSYD 30/100	30	100	300	400	75	1000	10
ZSYD 50/100	50	100	500	400	125	1000	10
ZSYD 20/150	20	150	133	400	50	1500	10
ZSYD 30/150	30	150	200	400	75	1500	10
ZSYD 50/150	50	150	333	400	125	1500	10
ZSYD 100/150	100	150	667	400	250	1500	10
ZSYD 50/200	50	200	250	400	125	1000	10
ZSYD 100/200	100	200	500	400	250	2000	10
ZSYD 150/200	150	200	750	400	395	2000	10
ZSYD 200/200	200	200	1000	400	375	2000	10
ZSYD 300/200	300	200	1500	400	750	2000	10
ZSYD 50/300	50	300	170	400	125	3000	10
ZSYD 100/300	100	300	333	400	250	3000	10
ZSYD 150/300	150	300	500	400	375	3000	10
ZSYD 200/300	200	300	667	400	500	3000	10
ZSYD 300/300	300	300	3000	400	750	3000	10
