微电脑直流高压发生器技术指标

时间：2020-12-03

微电脑直流高压发生器技术指标

产品简介

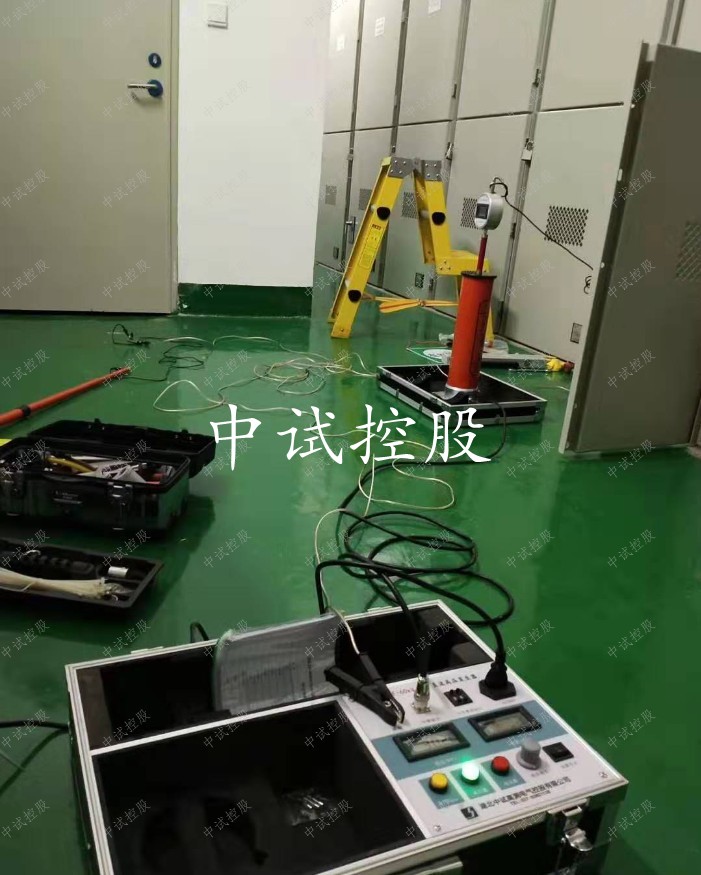

微电脑直流高压发生器是公司根据中国行业标准ZBF24003-90(便携式直流高压发生器通用技术条件)的要求，重新设计制造的新一代便携式直流高压发生器。它适用于电力部门、企业动力部门对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。

本仪器采用中频倍压电路，率先应用新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施，使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。而且应用了现代单片机技术，用LCD显示屏取代了传统的仪表和拨盘开关等。

它不仅保留了原产品采用的电压大反馈，使用电压稳定度大大提高，和为氧化锌避雷器试验专门设计了0.75UDC1mA功能外，还确保仪器体积小、重量轻便于携带，仪器工作频率都在30kHz以上。本系列产品全部选用美国、日本等国技术的元器件和德国制造的型系列机箱，集实用与美观于一体。倍压筒体也采用德国技术研制，中频变压器经有关专家特殊设计，体积小容量大。倍压筒底座用△-Y形撑脚，即装箱时缩成△形，使用时展成Y形，支撑稳定方便。

产品特点

1. 精度高，数据稳定，具有0.75U自动转换功能，具有计时、报警功能，属中频输出，输出功率大;

2. 液晶屏全中文显示;

3. 软硬件多重保护，灵敏的过流、过压保护，并报警。

规格技术参数	60/2	60/3	80/2	80/3	100/2	100/3	100/4	120/2	120/3	120/4	200/2	200/3	200/4	200/5	200/300 3/2	200/300 4/3
输出电压(KV)	60	60	80	80	100	100	100	120	120	120	200	200	200	200	200/300	200/300
输出电流(mA)	2	3	2	3	2	3	4	2	3	4	2	3	4	5	3/2	4/3
输出功率(W)	120	180	160	240	200	300	400	240	360	480	400	600	800	1000	600	900
充电电流 (mA)	3.0	4.5	3.0	4.5	3.0	4.5	6.0	3.0	4.5	6.0	3.0	4.5	6.0	7.5	4.5 3.0	6.0 4.5
机箱重量(kg)	6.3	6.3	6.5	6.5	6.8	6.8	7.2	7.2	7.2	7.2	7.2	7.5	7.5	7.6	12.6	12.8
倍压筒高度 (mm)	Φ80*500	Φ80*500	Φ80 *570	Φ80 *570	Φ80 *620	Φ80 *620	Φ80 *620	Φ80 *770	Φ80 *770	Φ110*770	Φ110*770	Φ110*770	Φ110*770	Φ110*770	Φ110*1350	Φ110*1350
电压测量误差	1.0%(精度)±1个字
电流测量误差	1.0%(精度)±1个字
过压整定误差	≤1.0%
0．75切换误差	≤0.5%
波纹系数	≤0.5%
电压稳定度	电源电压变化±10%，高压输出波动≤0.2%
工作方式	间断使用：额定负载30分钟，1.1倍额定电压使用的：10分钟
环境温度	-15℃-50℃
相对湿度	当温度为25℃时不大于90%(无凝露)
海拔高度	2000米以下
