变电站串联谐振试验装置核心重点

时间：2020-12-03

变电站串联谐振试验装置核心重点

产品简介

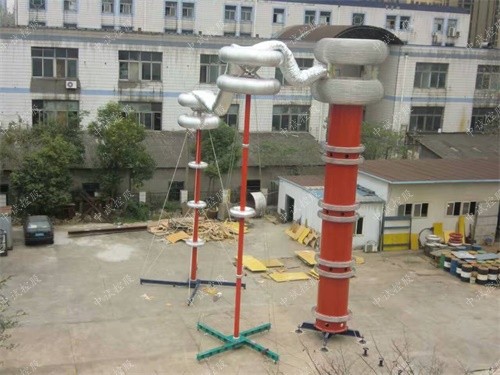

该系列装置主要针对110KV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压试验设备。

该系列装置主要由变频控制电源、励磁试验变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用了进口的优质IPM模块，确保仪器稳定和安全。

产品特点

1、同电压等级、同容量的电抗器其体积较小、重量较轻;在额定负载时温升小;采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。

2、变频控制源容量幅度大;保护功能强;输出波形好;稳定性好;具备多种工作模式，操作方便;采用了多电源模式，方便现场取电。

3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。

项目	技术参数
额定试验容量	0～5000kVA
谐振电压	0～1000kV
频率调节范围	20～300Hz
系统测量精度	1.0级
频率调节分辨率	0.01Hz
不稳定度	≤0.05%
输出波形	正弦波
波形畸变率	≤0.5%
噪声	≤60dB
电抗器Q值	30～90
工作制	满功率输出下，连续工作时间60min
电源输入	380V±10%三相或 220V±10%单相(10kW以下)50Hz
环境温度	-10℃～45℃
工作湿度	≤90%
海拔高度	≤3000m
