微机继电保护测试仪（六相）技术指标

时间：2020-12-03

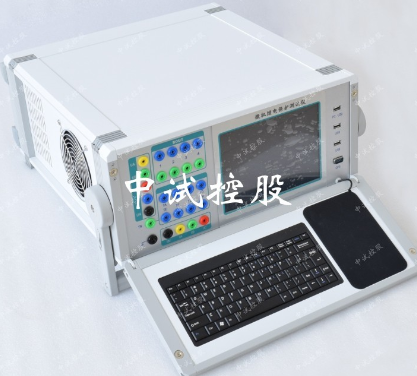

微机继电保护测试仪（六相）技术指标

产品简介

微机继电保护测试系统是凝结了十多年来在全国数百家用户中取得的丰富经验，采用多种高新技术，进行了全面优化设计，针对500KV以上超高压继电保护测试工作的瞬时变化特性和测试精度高以替代进口需求而自主研制的微机继电保护装置测试系统。

该产品用于对发电厂、变电站各种继电保护装置参数的整定和测试，智能化程度高，测试准确。能模拟12路电流、电压的调幅、移相、分相独立变频、多态故障模拟、叠加谐波，具有失真告警、录波数据回放输出等功能，是确保发电厂、变电站及线路安全运行的重要测试仪器。

微机继电保护测试系统各项技术指标完全达到并超过电力部颁发的DL/T 624-1997《继电保护微机型试验装置技术条件》的标准。本系列产品具有不同特性和配置的多款设计，可更好满足各类用户的不同需求。

产品特点

提供六相电流每相交流30A，四相电压，每相交流125V。

继电保护测试系统，内置高性能工业控制计算机，采用嵌入式工业操作系统Windows CE和PC104高速工业总线，是真正集成化、一体化的新一代产品。独创动态跟踪技术，采用24位DA，可输出每周波1600点的高精度波形，保证小电流(0-200mA)误差<1 mA，彻底解决了500KV以上超高压继电保护测试工作的小电流精度问题。提供了亲切熟悉的工业化Windows界面，内置触控板、触摸屏和具有专有设计技术的全编码键盘，如同笔记本电脑一样操作方便，通过内置USB接口可用优盘方便升级软件和交换数据，新的测试软件基于Windows CE系统，采用嵌入式软件开发工具，功能齐全、界面友好、使用方便，底层硬件控制性能，带载能力强劲。

项目	技术参数
交流电流输出	输出精度	0.2级
	相电流输出（有效值）	0～40A
	三并电流输出（有效值）	0～120A
	相电流长时间允许工作值（有效值）	10A
	相电流大输出功率	420VA
	三并电流大输出时大输出功率	900VA
	三并电流大输出时允许工作时间	10s
	频率范围（基波）	联机	0～1000Hz
		单机	20~300Hz
	谐波次数	联机	1～20 次
		单机	1~6次
直流电流输出	输出精度	0.5级
	电流输出	每相	0～±10A
		三并	0～±30A
	大输出负载电压	20V
交流电压输出	输出精度	0.2级
	相电压输出（有效值）	0～120V
	线电压输出（有效值	0～240V
	相电压/线电压输出功率	80VA / 100VA
	频率范围（基波）	联机	0～1000Hz
		单机	20~300Hz
	谐波次数	联机	1～20 次
		单机	1~6次
直流电压输出	输出精度	0.5级
	相电压输出幅值	0～±160V
	线电压输出幅值	0～±320V
	相电压/线电压输出功率	70VA / 140VA
开关量	8路开关量输入	空接点	1～20mA，24V
		电位接点接入	“0”：0～ +6V； “1”：+11 V～ +250V
	4对开关量输出	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s 测量精度0.1mS
