气体（瓦斯）继电器校验装置核心重点

时间：2020-12-03

气体（瓦斯）继电器校验装置核心重点

一、产品概述

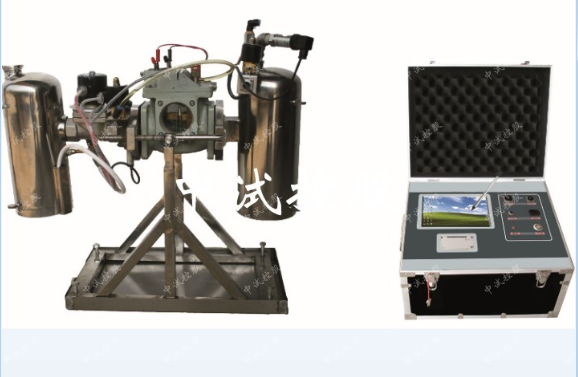

气体（瓦斯）继电器校验装置实现了气体继电器流速、容积、密封试验和压力释放阀开启，关闭压力等检验项目，全部自动测试并打印记录，仪器自动化程度高，采用微机测控，数码显示，操作试验时除人工配合回油外，实现测量，参数调整，控制操作，记录打印自动化，仪器分含压力释放阀试验和不含压力释放阀试验两种型号适用。

二、产品特点

1. 结构原理，采用带油地微型压力油筒代表变压器油箱、带快速阀的回油筒代表储油柜，采用压差法测定其故障状态时通过继电器的瞬时流速;

2. 体积小，重量轻，除可完全代替固定式校验台使用外，还可携带至变压器安装现场检验，为了缩小体积，每次试验只须人工配合回油;

3. 功能齐全，具有测量QJ-25、50、80、50W、80W型的流速、容积、密封试验等检验项目，还可代用户设计满足特殊型国外继电器检验;

4. 流速测量范围为0-0.2m/s，极限误差≤0.05/s，教部颁标准提高精度1倍;

5. 备有RLC-25、50、80型流速测量尺各一把，大分辨率为0.01m/s，精确度高，即可与检验台定期核对，又可单独使用，是理想的量值传递工具;

6. 采用独立气源，微机测量、控制成本。设计又微机测控箱、传感器、电磁阀、液晶显示器、微型打印机、微型电动空压机和水平仪等元件，实现了机电一体化;

7. 在基础上增加了一套自动测试轻瓦斯容积的计量装置，误差≤5%，较部颁标准提高精确度一倍，可对气体继电器容积刻度板进行有效的检验;

项目	技术参数
气体继电器检测	流速检测	0.5~1.6m/s，小显示分辨率0.01m/s，精度0.5级
	容积检测	0~400ml，小显示分辨率0.1ml，误差≤5%
	密封检测	0~150KPa；小显示分辨率0.1KPa精度0.5级
	试验介质	#25变压器油
	执行标准	DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测
压力释放阀检测	开启检测	0~150KPa，小显示分辨率0.1KPa，精度0.5级
	关闭检测	0~120KPa，小显示分辨率0.1KPa，精度0.5级
	密封检测	0~150KPa，小显示分辨率0.1KPa，精度0.5级
	试验介质	空气
	执行标准	JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、密封检测
使用环境	工作环境	+10 — 40℃；相对湿度< 85%
	电气采用	AC220V±5%，总功率170w
	控制系统	AC220V，功率50w
	执行系统	AC220V，功率120w
外形尺寸	控制系统	55×25×30cm，重量15kg
	气体继电器	70×40×65cm，重量55kg
	压力释放阀	50×40×40cm，重量25kg
