导体直流电阻试验仪规范书

时间：2020-12-03

导体直流电阻试验仪规范书

◆

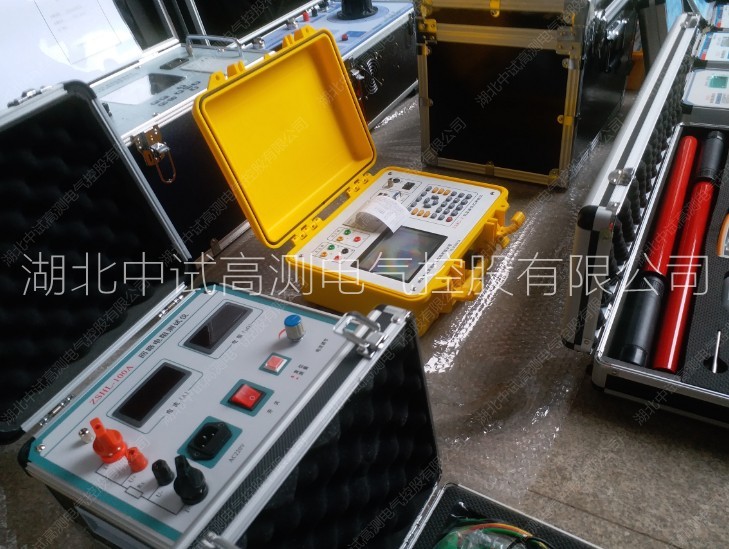

导体直流电阻试验仪

产品用途
导体直流电阻试验仪是一种由CMOS大规模集成电路组成的41/2位便携式数字仪表，其测量结果用五位LED显示。该表具有性能优良，可靠性好，价格低廉，使用方便的特点，它还可用作为1μV~2V的电压测量。此表zui适合用来测量金属导体、导线以及其它的接触点的电阻，除此以外，还可用来测试电机、变压器的绕线电阻等。因此它可以广泛地使用于实验室、工矿现场等，是一个极为理想的测量仪器。

◆导体直流电阻试验仪技术参数
1.使用条件
2.环境温度：20℃±15℃
2.环境相对湿度：75%以下
3.供电电源：220V±10%，50Hz±1Hz
4.无剧烈震动和机械冲击。
5.空气中不含有足以腐蚀仪器的灰尘和杂质。
6.不应受强的电磁场干扰。
7.通风条件良好。
8.量程、测量范围、分辨力及基本误差
产品在标准条件下符合表1规定。
表1

量程	测量范围	分辨力	基本误差
20mΩ	19.999mΩ	1μΩ	±(0.05%读数值+3字)
200mΩ	199.99mΩ	10μΩ	±(0.05%读数值+2字)
2Ω	1.9999Ω	100μΩ
20Ω	19.999Ω	1mΩ
200Ω	199.99Ω	10mΩ
2KΩ	1999.9Ω	100mΩ

2.3 长期稳定性
产品在参比条件下，6个月内误差如表2所示。
表2

量程	测量范围	分辨力	基本误差
20mΩ	19.999mΩ	1μΩ	±(0.06%读数值+3字)
200mΩ	199.99mΩ	10μΩ	±(0.06%读数值+2字)
2Ω	1.9999Ω	100μΩ
20Ω	19.999Ω	1mΩ
200Ω	199.99Ω	10mΩ
2KΩ	1999.9Ω	100mΩ

2.4 温度附加误差
产品在偏离20±1℃的情况下工作，环境温度每变化10℃所引起的附加误差应不超过基本误差值。
2.5 极性、量程过载指示。
2.5.1在电阻测量时不显示极性（如显示“—”极性，则是VH和VL接错，调换一下即可）。
2.5.2此极性在零位调准时候用。
2.5.3当输入电阻值超过仪表测量范围时仪表显示闪烁。
2.5.4从20mΩ至2KΩ都采用手动量程。
2.6 采样速度：2~3次/s。
2.7 消耗功率：不大于30W。
2.8 重量：不大于3kg。
2.9 外形尺寸：1×b×h：240×285×105(mm)。s
