ZSDLY-9000 高精准电缆故障测试仪
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障

简介
ZSDLY-9000 高精准电缆故障测试仪是工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，遵循制造计量器具许可，该系统测试由系统主机故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

用途

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

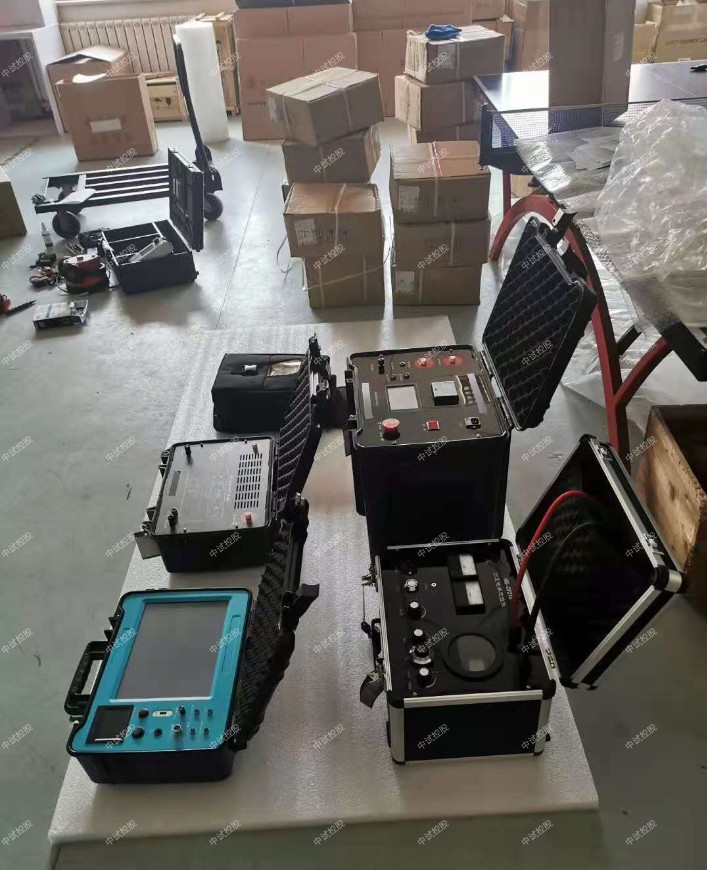

中试控股仪器配套
1、电缆故障检测仪主机 1台；
2、数字式同步定点仪（含耳机、探头） 1台；
3、路径信号发生器 1台；
4、电流取样器 1个；
5、电源充电适配器 1个；
6、3KVA直流（交直流）试验变压器 1台；
7、试验变压器操作箱 1台；
8、2微法 /30KV脉冲电容 1个；
9、高压放电棒 1根；

特征

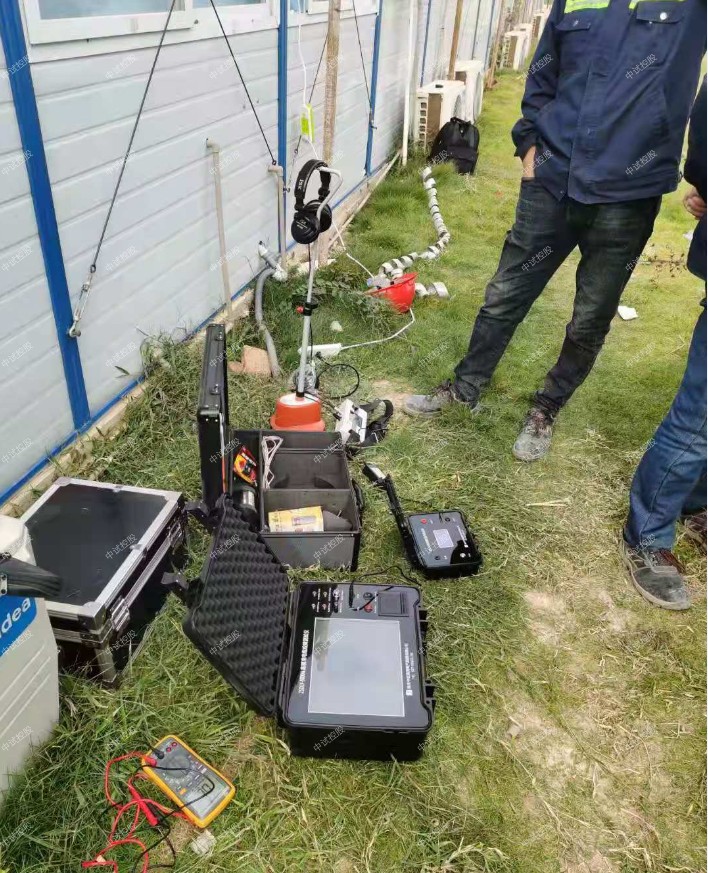

整套设备由电缆故障测试仪主机、电缆故障测试附件（路径仪和定点仪）和电缆测试高压单元大部分组成，测试简单方便
1、中试控股仪器采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。
2、仪器采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
3、仪器采用新的USB通信接口，采集信号稳定，主机可自动选择低6.25MHz、高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
4、软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。
5、主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。
6、内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。
7、声磁同步数显定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
8、高压放电部分三种可供用户选择，国内领先全新的8.4kg ZSDLY-9300高频高压电源替换65kg试验变压器和操作箱，ZSDLY-9200内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

参数

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
5、显示方式：12.1英寸工业级液晶触摸屏(触控鼠标操作)（XP操作平台）
6、存储空间：固定8G
7、测试方法：低压脉冲法、冲闪电流法、直闪电流法
8、操作方式：双操作，触摸笔兼触控鼠标操作
9、测试距离：不小于60km       　
10、短测试距离（盲区）：0-5米或无盲区
11、精确定点误差：±0.2m         　
12、测试误差：系统误差小于±1%
13、分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
14、待机时间：可连续使用6小时左右。
15、主机重量：6.2kg
16、外形尺寸：180mm×300mm×400mm
17、温度：-20℃～+40℃，相对湿度：80%
18、中试控股仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
19、电源与功耗：AC　220V±10%　不大于15W　　DC　12V（7AH）　84瓦特/小时  不大于20W
20、服务方式及技术：
a、3G无线远程同步测控服务
b、波形邮件传输，手机安卓版测试软件实时服务；
c、配备电缆故障测试教学视频随时学习设备使用方法；

路径仪技术指标：
1、信号频率：15KHz正弦波
2、输出功率：Pomax≥100W
3、输出阻抗：Zo=Zc(电缆特性阻率)
4、震荡方式：断续
5、环境温度：－10℃～＋40℃
6、相对湿度：RH≤85%（25℃）
7、主机重量：9.8kg
8、外形尺寸：180mm×300mm×400mm

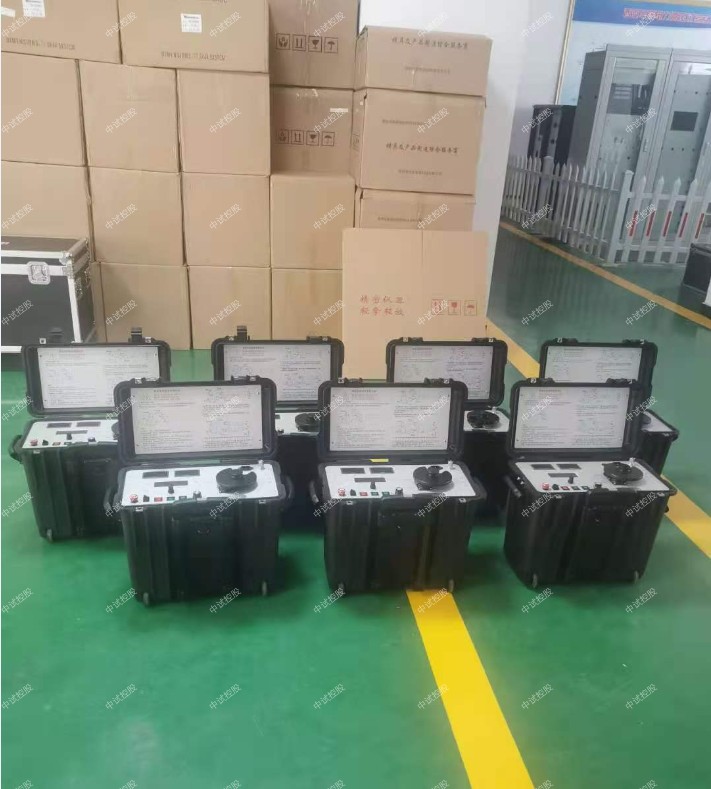

ZSDLY-9200/ZSDLY-9300电缆测试高频定位电源中试控股技术指标：
1、高工作直流负电压　：≤35KV
2、大工作电流　：≤30mA
3、显示电压值误差：＜±2%
4、放电能量：≤2450J/3.5S
5、内置脉冲电容：4uf/25KV(ZSDLY-9200)
6、小放电周期3.2秒
7、大功耗：＜1.5KVA、大烧穿功率  1000W
