高低压电缆故障智能测试仪10KV

电缆故障测试仪测试方法是怎么样的，有哪些？

1.电缆故障测试仪之高压冲击闪络法

高低压电缆故障智能测试仪的高压冲击闪络法可以测试电缆的高阻泄漏故障、高阻闪络故障、低阻短路故障和断线故障，是一种高效、可靠、应用广泛的电缆故障检测手段；高压冲击闪络的方法是在故障电缆的开始处施加冲击高电压，以断开与电弧的故障点。测试信号采用故障点击瞬间的电压突变。这个信号被观察到在故障点和电缆开始之间。采用电流采样法采集测试信号，电流采样方法根据电磁感应原理，利用电流互感器采集地线上的电流信号，得到电缆中的电波电流反射信号。高压发电机和市电之间没有电气关系，所以特别安全。电流采样法得到的波形具有清晰的反射波拐点，特别有利于故障距离分析和定位，但电流采样法的测试波形比较复杂，不同类型、不同长度、不同故障距离、不同脉冲高压的波形变化很大，往往与标准波形相差甚远，在不存在波形规则情况下，通常会发生误判断的误判。
2.电缆故障测试仪之低压脉冲测试法
电缆故障测试仪的低压脉冲测试方法是基于电缆中的低压脉冲向前移动，在出现故障点时会引起脉冲波的反射，利用所观测的传输脉冲与反射回波脉冲之间的时间差和电缆中的线路波的传输速度来计算故障距离。电缆故障测试仪器的桥接法可以直接确定电缆故障点是开路还是短路，并可以直接测量测试端到故障点的距离，然而，对于高阻泄漏故障，高电阻闪络故障的低电压脉冲规则不适用。
3.电缆故障测试仪之二次脉冲法
由于上述测试方法的不足，需要开发一种既准确又实用的新测试方法。因此，提出了二次脉冲法。二次脉冲法的优点是将高压闪络法中的复杂波形变为非常简单易掌握的低压脉冲法短路故障试验波形，任何受过训练的人都能快速、准确地测量断层。



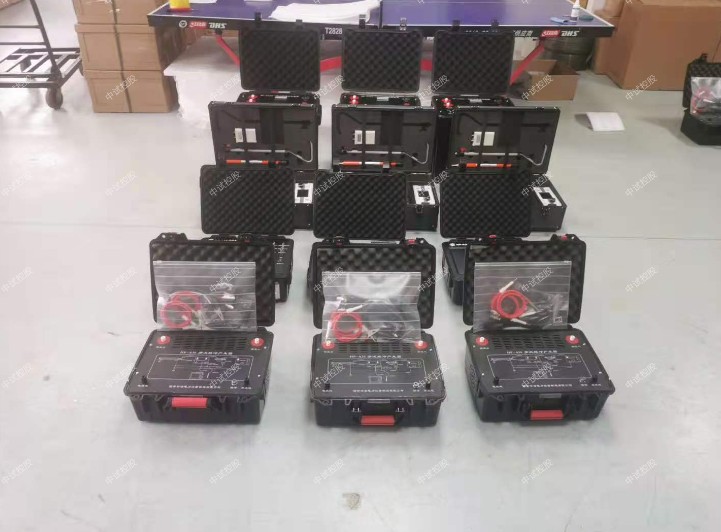

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）高低压电缆故障智能测试仪
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障

简介
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高低压电缆故障智能测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多；整套系统满足电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该中试控股系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

特征
1、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高低压电缆故障智能测试仪采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。

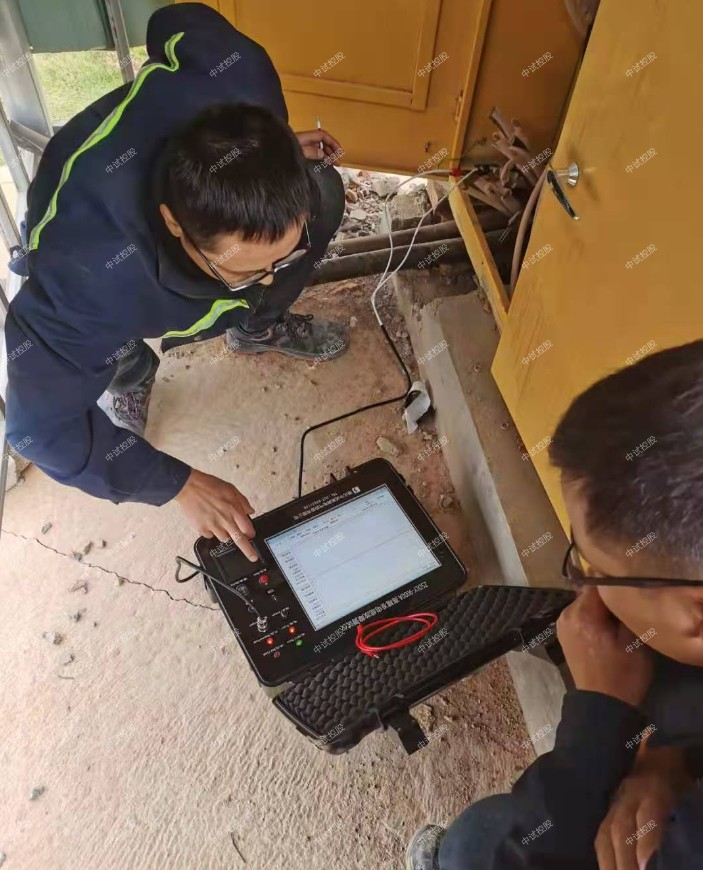

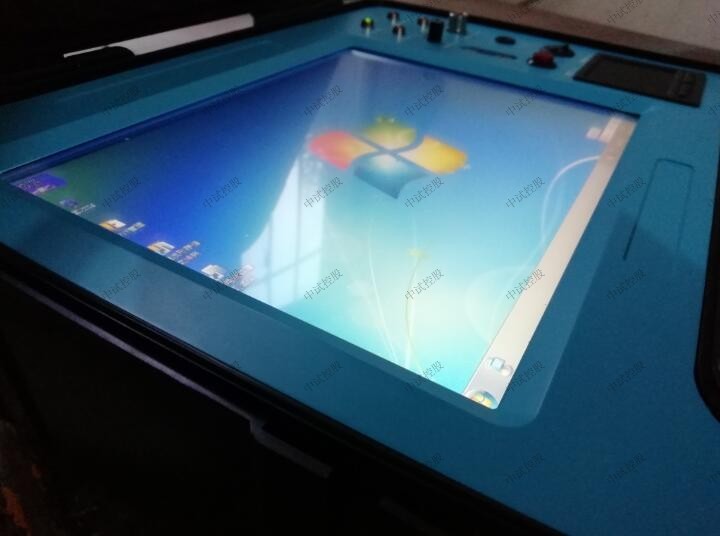

2、采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代。
3、中试控股采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，误卡自动报警功能，双游标移动可精确到0.15米，波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
5、支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
6、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
7、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高低压电缆故障智能测试仪多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
8、高压放电部分二种可供用户选择，国内首创高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。

参数

1、中试控股可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、 ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、高低压电缆故障智能测试仪可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。
3、 可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 　　
存储方式：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法　
操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km
短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV　
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用4小时左右。
工作条件：温度-20℃～﹢40℃，相对湿度80%。
中试控股路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
主机重量：9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）



电缆故障测试仪查找地下电缆故障的步骤是哪些？

现在比以往任何时候都更容易找到地下电缆故障。有几种方法和先进的检测技术可以使诊断地下电缆故障变得更加容易，从而使您的工作更加轻松。但是，没有唯一的最佳方法。它涉及一系列步骤和示例性技能，可在不损坏电缆的情况下进行精确而准确的故障查找。

即使是一分钟的故障也会降低电缆的整体功能和整个设置。此外，电缆的位置可通过电缆故障测试仪来精确定位，

地下电缆故障查找：涉及的步骤

1、分段

分段是地下电缆故障查找的最基本，破坏性最强的方法。通过这种方法，专家可以挖掘出可疑的位置以进行检测，将其分成多个部分，将其切开并检查。检查和测试每个部分的电缆检测故障涉及到一系列步骤。

2、重击

与分段相比，重击是一种创新的方法。在此地下电缆故障探测仪技术中，在电缆的一端设置了大约25kV的高压，并且在有故障的电缆中产生了更高的电流电弧，这是一种更好的检测方法，因为在确切的故障位置会形成电弧。此外，在高电压下，即使在地面以上，它也会发出强烈的重击声。它还可能检测到实用程序。

但是，此方法并非万无一失。此技术也有某些缺点：

•首先，对于中低优先级测试，通常很难获得高电压。即使有浪涌发生器，这也是一个繁琐的过程。

•其次，该方法对更长的电缆无效。

•再者，显然有更好的方法可用。

3、发射器-接收器方法

该方法使用交流发电机，该发电机向地下管道和公用事业供应信号电流。接收器用于从信号电流中检测电磁场。在某些情况下，发送器包含与当前电路的电阻容量有关的相关信息。

该方法在电缆检测和故障查找的大多数情况下都是有效的。

4、时域反射仪

一种更简单的方法，也称为脉冲回波方法，使测试人员能够计算电缆变化的距离。在一端引入射频脉冲以及集成的计时器，可以计算沿电缆长度的传播频率。当频率反映出来时，计时器停止。

在这种方法中，存在用于不同长度的电缆构造的不同材料的某些标准值。使用此信息，测试人员可以根据时间检测到任何差异。每当出现电缆故障时，它都会改变电缆阻抗，从而影响发送脉冲的能力。

准确查找电缆故障所需的信息包括传播速度或TDR上显示的最大距离以及脉冲宽度。

最后

不管用于地下电缆故障检测的方法如何，准确的定位都很重要。测试人员和工程师使用声音放大器来提高准确性。

电缆故障定位仪具体要怎么操作定位电缆故障？

当我bai们在使用电缆故障测试仪检测du电缆故障时，遇到故障点二次击穿放电时zhi，其波形要如何分析？

首先dao我们要知道电缆故障测试仪器在遇到故障点二次击穿时的表现是怎样的。显示故障点二次击穿放电波形的原因是因为，当遇到个别阻值比较高的故障点，故障点不会被一次击穿闪络放电，而是冲击电压先越过故障点到达终端，再从终端返回，在这个过程中，电压得到叠加，经过故障点再次闪络放电，之后冲击电压一直在测试段和故障点之间来回反射，才会形成故障点二次击穿的放电波形，这就是通过这样的冲闪法电流取样测试时才能得到这样的波形。波形如下图所示：

故障点二次击穿测试波形

那么故障点二次击穿波形具有什么样的特点呢？主要特点是发射脉冲是正脉冲波形，一次反射是负脉冲波形，这两次的正负波形之间的距离是电缆的全长（同故障点不放电波形），从第三个波形开始，测试波形和冲闪测试的标准波形是一致的，这个之间的距离就是故障点的距离。

通过冲闪法电流取样测试的定光标方法，我们同样可以确定故障点距离。当二次击穿波形既具备故障点不放电波形的特点，也具备正常发电波形的特点的时候，先定前面二波形，注意看是否和电缆全长是一致的，然后再看后面几个反射波形，注意是否具有前面讲的冲闪波形的特点（正脉冲前沿有负反冲，并且各个反射波形之间的距离是一致的）；如果波形具有二次击穿波形的特点，那就要按照后面具有故障点闪络击穿特点的二次波形分别定光标的起点、终点，这样就可以确定故障点的距离了。

当我们在实际测试中还需要注意，根据故障性质和测试条件的不同，二次击穿波形也会有较大的变化，当第二个波形终端不放电反射波形与第三个波形由于延时击穿时间较长，就会造成这两个波形之间的间距较大，有时候间距也会较小，甚至在延时较小的时候，两个波形合二为一，所以在定光标时，不论前几个波形多么复杂，只要后面有正常的放电波形，就按照后面的波形定光标的起点、终点来确定故障点的距离。

对于故障点二次击穿波形，电缆故障测试仪测试时可以加大球间隙。增加电容容量，提高冲击电压，一般就可以测出正常闪络放电波形。
