电缆故障测试仪

使用电涌发生器预定位电缆故障的方法有哪些？

脉冲电流法

浪涌发生器在电缆故障处点燃电du弧，从而在故障和zhi浪涌发生器之间产生行波。会dao显示此瞬变波，表明到电缆故障的距离。在所有浪涌发生器中均安装了用于冲击电流方法的线性耦合器，其输出能量为1000焦耳或更高-这种电缆故障定位方法可用于所有高电阻电缆故障，湿电缆，电缆接头上的测试以及长纸导线（PILC）电缆网络中的故障位置。

可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障：《DL/T849.1～ DL/T849.3-2004》
12.1英寸工业级液晶触摸屏（触控鼠标操作 ）,XP操作平台
短测试距离（盲区）：0-5米或无盲区
锂电供电、方便现场测试

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆故障测试仪是我为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多；整套系统满足电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该中试控股系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

特征
1、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆故障测试仪国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
2、国内采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代。
3、中试控股采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，误卡自动功能，双游标移动可精确到0.15米，波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
5、支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
6、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
7、多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。
8、高压放电部分二种可供用户选择，国内首创高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。

参数

1、中试控股可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、 ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆故障测试仪可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。
3、 可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 　　
存储方式：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法　
操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km
短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV　
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆故障测试仪采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用4小时左右。
工作条件：温度-20℃～﹢40℃，相对湿度80%。
中试控股路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
主机重量：9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）

ARM电弧反射法

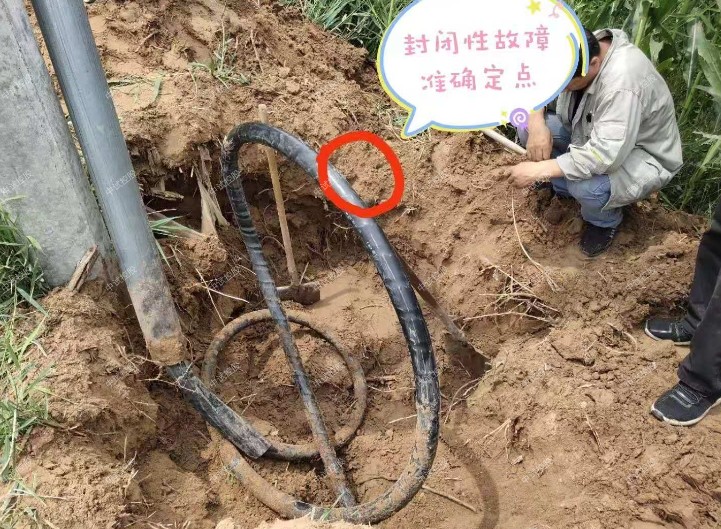

精确定位电缆故障

为了精确定位电缆故障，在使用TDR测量或任何HV故障定位方法进行预定位之后，必须确认电缆在电缆中的位置。Seba KMT电涌发生器具有时间控制的电涌输出-它允许定期放电到电缆中，以便通过适当的接地麦克风和接收器对故障处的闪络进行声学定位。

声磁结合法

数字检波器测量浪涌电流的磁信号与穿过地面的闪络的较慢声音之间的时间差。显示屏显示时间延迟，以指示电缆故障距离，并显示磁场强度，以指示实际电缆位置。这意味着显示一个短时间延迟的低数字表示到故障点的距离很短-该系统还可以在嘈杂的环境，电缆管道中以及铺设表面下的电缆故障中工作。

电缆Th啪声解释

当对故障电缆施加高压电源时，产生的大电流电弧会在地面上听到噪音。尽管这种方法消除了需要切割和连接电缆的分段方法，但它有其自身的缺点。电缆重击需要在高达25kV的电压下产生数万安培的电流，以使地下噪音大到足以听到地面以上的噪音。

高电流产生的热量通常会导致电缆绝缘性能下降。如果电缆故障工程师精通电缆跳动方法，则可以通过将通过电缆发送的功率降低到进行测试所需的最低值来限制损坏。尽管进行适度的电缆测试不会产生明显的影响，但持续或频繁的电缆测试可能会导致电缆绝缘性能下降到无法接受的程度。

许多电缆故障定位会接受一些绝缘破坏，原因有两个：1）当电缆的跳动时间最短时，电缆的绝缘破坏也是如此；2）没有现有技术（或技术组合）可以完全替代电缆跳动。
