电量记录分析仪

产品用途
    电量记录分析仪是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪更方便的完成发电机短路特性试验，空载特性试验，励磁系统扰动试验，励磁系统10%阶越试验，灭磁常数测量，自准同期装置校验，机组甩负荷记录等试验。
    仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。
    仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，更高采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

◆电量记录分析仪产品特点
    1.2.1 软件功能与特点

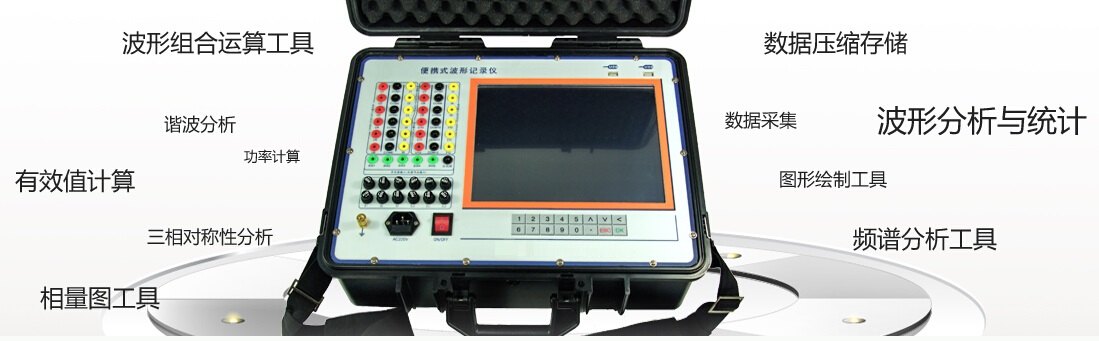

          仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：
      1、实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作
      2、可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作
      3、提供了频谱分析工具使用户可以方便的获取信号的频谱图形
      4、可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线
      5、提供了谐波分析工具，可以对采集的信号进行谐波分析，更高谐波次数为1024次
      6、组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算
      7、计算选定通道信号的有效值，功率
      8、对选定的三相信号进行功率和对称性分析
      9、绘制选定信号的相量图
      10、通过软件选择通道信号类型：直流瞬时值或者交流有效值
      11、内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。
      12、仪器能够自动生成WORD试验报告，Excel试验报告
      13、试验报告对曲线进行自动标识，使试验报告制作实现完全自动化
      14、所有采样通道的名称和单位都可以重新定义
      15、各种试验的试验环境设置和仪器设置自动保存
      16、自动计算各种试验模板的试验参数
      17、简单方便的通道滤定方式
      18、使用U盘或移动硬盘等存储设备方便的导出试验数据
      19、Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀
      20、采用防抖动处理，避免用户错误操作
◆电量记录分析仪技术参数
      1、12路低电压／电流模拟量采集，电压输入范围-10V~10V，-200V~200V，-400V~400V，电流输入范围-20mA~20mA，1路模拟量-100mV~100mV输入通道（100mv通道更大允许输入电压<10V）采样数率100K
      2、电压通道输入范围，电压或电流信号类型选择，通过软件选择
      3、信号采集误差：-400V~400V 误差<0.5V
                        -200V~200V 误差<0.2V
                        -10V~10V 误差<0.01V
                        -20mA～20mA    误差<0.02mA
                        -100mV~100mV   误差<0.2mV
                        频率测量30-170Hz  误差<0.1Hz
       4、12路有源节点开关量测量通道，开关量信号范围DC12-220V
       5、3路开关量输出通道，开出量更大开断能力AC220V/1A
       6、分体式机箱结构，操作终端使用户可以更方便控制试验和分析数据
       7、2个USB口用于数据下载或键盘/鼠标输入
       8、12.1寸大彩屏显示，触摸屏方式实现人机交互
       9、仪器自带32G数据存储空间
       10、采样通道输入阻抗
           -10V~10V电压档位         输入阻抗820K欧
           -200V~200V电压档位       输入阻抗820K欧
           -400V~400V电压档位       输入阻抗820K欧
           -20mA~20mA电流档位       输入阻抗50欧
           -100mV~100mV电压档位     输入阻抗 >10M
