自动抗干扰地网电阻测量仪核心参数

◆

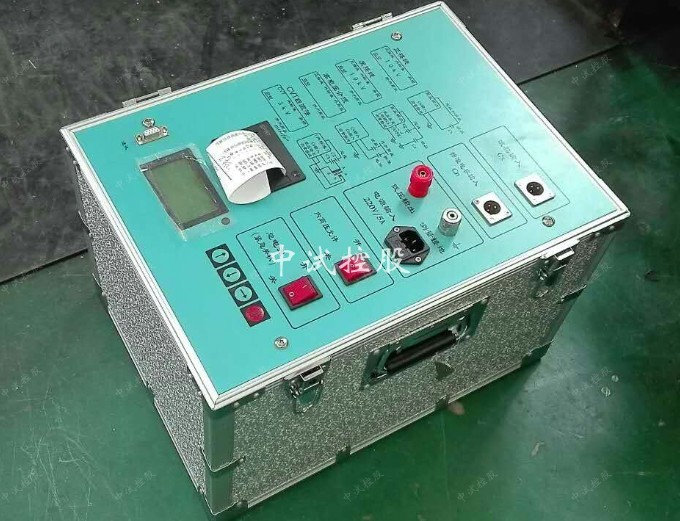

自动抗干扰地网电阻测量仪

产品介绍
    目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于3安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。
   3A自动抗干扰地网电阻测量仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，更好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
    本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流更大3A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

◆自动抗干扰地网电阻测量仪性能特点
    1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz 和55Hz 两种频率进行测量。
    2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有更高的抗干扰性能，测试数据稳定可靠。
    3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗更小的大型地网。
    4、功能强大。可测量电流桩，电压桩的接地电阻，地网的接地电阻，导通电阻，土壤电阻率。
    5、操作简单。全中文菜单式操作，直接显示出测量结果。
    6、布线劳动量小，无需大电流线。

◆自动抗干扰地网电阻测量仪产品用途
    供电系统不停电情况下测量地网接地电阻、土壤电阻率、地电压、地电流；结合工频电压表，可测量地网上的跨步电压、接触电压和电位梯度。

◆自动抗干扰地网电阻测量仪产品性能
    1、采用变频法技术，可抗极强的动态地干扰电流，示值稳定，对干扰电流的衰减抑制比可达66dB，即干扰信号在机内只剩下原幅值1/2000，如200A的干扰电流在机内体现为＜0.1A的干扰量。
    2、超强的抗干扰性能使测试电流可减小到（0.1～3）A，大大减轻设备重量，在电流极辅助接地电阻Rc达1kΩ时，也能正常测量。
    3、100A的地干扰电流引起的示值误差小于5%。
    4、在地网跨步电压，接触电压，电位梯度的测试中作为测试电流源使用。
    5、自动消除电流极与电压极测量引线互感以及引线自感对测试的影响，测试结果准确，大幅减轻现场放线工作强度。
    6、自动显示地干扰电压，电流，电压极辅助接地电阻，并提示辅助接地电阻超限或开路时告警。操作简单，测试速度快，为现场放线问题提供技术支持，判断。
    7、可以存储255组测试数据，提供与计算机的RS232或蓝牙通信功能，数据处理方便，也可经微型打印机直接打印测试值。

◆自动抗干扰地网电阻测量仪技术参数
    1、阻抗测量范围：0～1000Ω
    2、分辨率：0.001mΩ
    3、测量误差：±（读数×2％+0.01Ω）
    4、测试电流波形：正弦波
    5、测试电流频率：45/55Hz、55/65Hz自动双变频
    6、输出电流：0-3A  输出电压0-120v
    7、测量线要求： 电流线铜芯截面积≥1.5mm2
                    电压线铜芯截面积≥1.0mm2
    8、供电电源：AC180～270V，50/60Hz
    9、外形尺寸：370×370×190mm     仪器重量：6kg
