异频地网接地阻抗测试仪技术指标

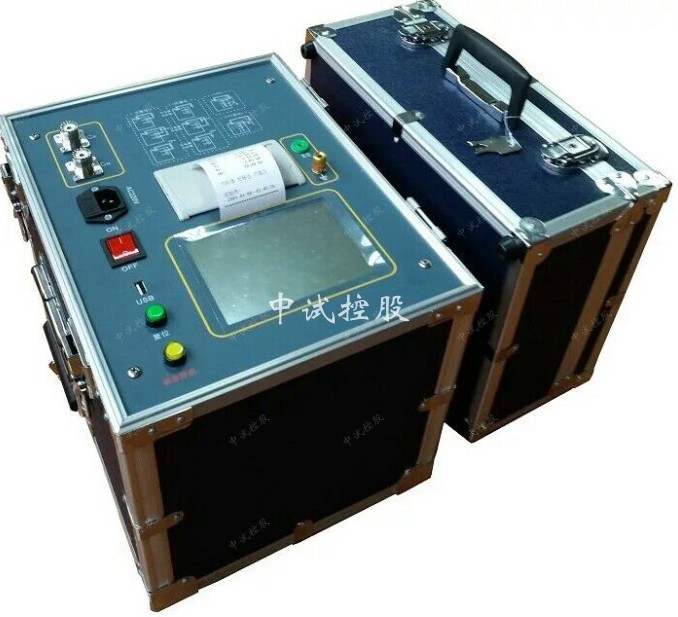

◆ 异频地网接地阻抗测试仪

产品用途
   异频地网接地阻抗测试仪是测量地网接地电阻和接地点之间的接地导通的专用仪器。仪器采用变频抗干扰技术，不需大电流测量，能在变电站强干扰环境下测得50Hz的准确数据，测量结果由大屏幕液晶显示，自带微型打印机可打印输出。仪器能同时测量接地阻抗、接地电阻、跨步电压等更能真实反映地网的实际特性。
   异频地网接地阻抗测试仪采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，更好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
    按照《DL/T475-2006接地装置特性参数测量导则》的要求，为了减小地网工频电流干扰的影响，用工频电流测量时，测试电流应达到50A以上，这样的大电流电源和电缆十分笨重，给试验造成更大的不变。而变频测量的优点是，利用变频技术对工频干扰的抑制能力，使用较小的试验电流便可以达到或超过工频大电流的抗干扰效果。因此导则规定，用变频方式测试电流可以减小到3A。使用选频电压表和我们生产的大地网接地电阻仪就可以满足导则规定的全部试验要求。仪器十分轻便，能大大减轻现场测量的工作强度。
    异频地网接地阻抗测试仪实现抗干扰测量的关键是要抑制干扰信号。选频电压表采用的高精度自适应数字陷波技术，能够自动跟踪并抑制干扰频率。该算法的理论抑制能力接近百万分之一。与一些进口选频电压表几百分之一的抑制能力相比，选频电压表基本可以忽略干扰的存在。

◆地网接地阻抗测试仪产品特点
    1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差更小0.25Hz，更大为5Hz。可用于50hz或60hz两种频率进行测量。
    2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有更高的抗干扰性能，测试数据稳定可靠。
    3、异频地网接地阻抗测试仪测量精度高。基本误差仅0.005Ω，可用来测量接地阻抗更小的大地网。
    4、功能强大。可测量电流桩，电压桩，地网阻抗、接地电阻，接地导通、土壤电阻率等。
    5、操作简单。全中文菜单式操作，直接显示出测量结果。
    6、布线劳动量小，无需大电流线。
    7、安全可靠。仪器具有接地保护，限流和限压保护，声光报警等功能，以确保试验人员和设备的安全。

◆异频地网接地阻抗测试仪技术参数
    1、阻抗测量范围：0～5000Ω  分辨率：0.001mΩ  测量误差：±（读数×2％+0.01Ω）
    2、测试电流波形：正弦波
    3、测试电流频率：45、50、55、60、65Hz单频   45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
    4、输出电流：1、2、3、4、5A    更大输出电压：500V
    5、抗干扰能力: 抗工频50Hz电压10V;
    6、土壤电阻率测量范围: 0-9999.9Ω/M，精度：±2%，分辨率：0.001Ω/M;
    7、测量线要求： 电流线铜芯截面积≥1.5mm2
                    电压线铜芯截面积≥1.0mm2
    8、供电电源：AC180～270V，50/60Hz
    9、外形尺寸：370×285×285mm    仪器重量：18kg
    10、可测量电流桩，电压桩，接地电阻，接触电压
