双端接地断路器开关测试仪

时间：2020-12-01

双端接地断路器开关测试仪

断路器异常及故障处理断路器在整个电力系统中有着相对重要的作用，它的作用在于能够实现对设备的控制及保护等功能，主要体现在其能控制回路与保护、自动装置等之间相互关联。

1.断路器辅助触点转换异常现象
在操作断路器合闸时，如果绿灯闪光红灯不亮或者红绿灯都熄灭则说明断路器辅助触点转换出现异常，又或者是在操作分闸时，出现红灯闪光、绿灯不亮或者是红绿灯都熄灭时也说明出现异常现象。
2.断路器辅助触点转换异常处理
当断路器辅助触点转换出现异常时，首先要做的就是及时汇报调度，查看后台监控系统的信号，重点关注断路器变位的情况，电流、有功是否正常，必要时可以与调度监控中心核实，然后到现场检查断路器的二次回路和机构，在排查故障确实属于断路器辅助节点问题，为避免开关的不正常的分合，必须采取必要的措施。并及时上报检修班组，待停电后进行处理。
3.断路器异常处理注意事项
关于断路器运行时，发出控制回路断线信号，造成这一现象的原因有很多，必须要根据后台机相关的信息和现场检查设备情况进行分析，电源回路是否正常，保护装置的二次回路是否正常，开关机构储能是否正常，开关SF6气体压力有无异常等。运行对发现的问题采取必要的控制措施后，通知相关的检修继保人员进一步排查和处理，想方设法将设备故障对电网其他设备的影响降至最低。

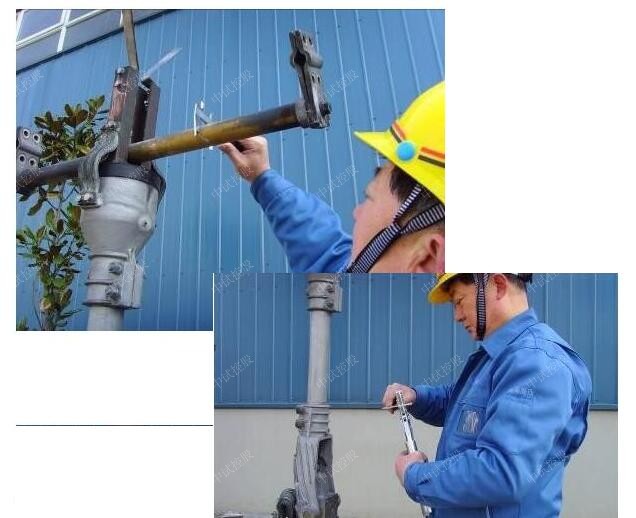

双端接地断路器开关测试仪所测触头接触压力的作用

　　断路器触头压力仪基于高性能工业嵌入式平台，具有高速数据采集分析处理能力。能抵御强电磁场干扰，同时具有多路开关动特性同时分析和测试精度高等特点。

　　在进行开关规定项目参数测试的同时，仪器能够提供的特性曲线和相应的分析计算功能。针对不同开关的不同测试要求，仪器具有丰富完善的用户自定义功能。本仪器内置隔离型可调直流电源及开关操作命令模拟控制模块，试验时可通过内附直流电源直接控制开关分、合闸、重合闸操作，具有自动或手动进行动作电压试验功能。

　　在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。

　　断路器触头压力仪可以测的接触压力有如下几个作用：

　　1.保证动、静触头的良好接触，并使其接触电阻少于规定值。

　　2.满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。

　　3.抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。

　　4.为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。

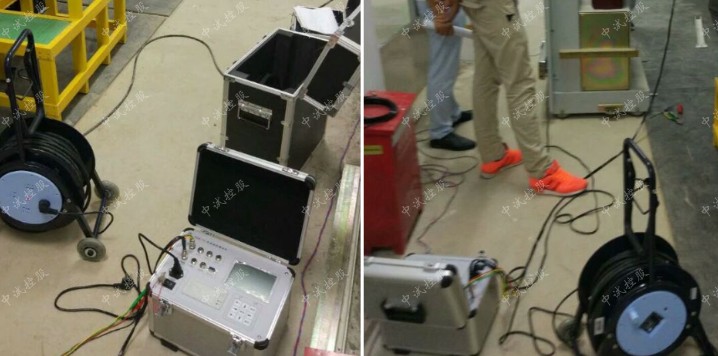

ZSKC-9500 高压开关综合测试仪（石墨双端）、双端接地断路器开关测试仪简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

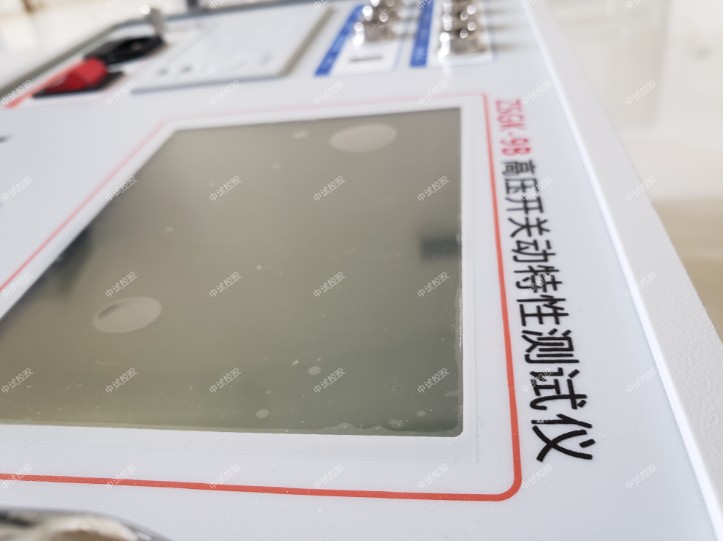

特征
1、8.4寸进口高亮彩色大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、ZSKC-9500 高压开关综合测试仪（石墨双端）、双端接地断路器开关测试仪同时可测12路金属触头断口、6路合闸电阻、6路石墨触头测试。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足800KV变电站内可靠使用。

参数
1．时间测量：
              12路固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期
              合闸（分闸）弹跳时间（弹跳次数）
              测试范围：0.01ms～20s，分辨率：0.01ms，准确度：0.5%±2个字
2. 合闸电阻测量：
               6路固有分闸（合闸）时间
               分闸（合闸）相内不同期
               分闸（合闸）相间不同期
               合闸（分闸）弹跳时间（弹跳次数）
               合闸电阻投入时间
3. 测量范围：50～5000Ω,分辨率0.1Ω,精度1%
4.双端接地开关测量：
             3路固有分闸（合闸）时间
             分闸（合闸）相内不同期
             合闸（分闸）弹跳时间及波形
5．速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度
6. 测速范围：1mm传感器 0.01～25.00m/s，
            0.1mm传感器 0.001～2.50m/s
            0.5°角度传感器 1周波/ 0.5°
7.行程测量：动触头行程（行程）
            接触行程（开距）
            过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
8.电流：最大电流输出为20A。
9.交直流电源：AC 220V ± 10%；50Hz ± 2%
10.直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)
11. 隔离开关测量范围：
⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-20秒（可设置）；
⑶、断口信号最大采集时间为20秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
12.主机体积：380×280×170mm
13.使用环境： -10℃~+50℃
14.相对湿度：≤90%
