输电线路参数测试仪技术指标

◆

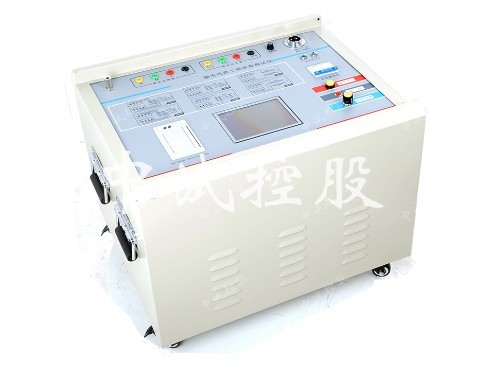

输电线路参数测试仪

用途
    1 .快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，同时还可以测量线路间互感和耦合电容测量（线路直阻采用专门的线路直阻仪进行测量）；
    2.抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
    3. 外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
    4. 仪器以工控机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。采用TFT真彩液晶输出，触摸屏操作，面板汉字微型打印机打印结果，操作十分简便；
    5. 测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分半钟就能完成，试验时间缩短，工作量大大减小，30分钟内可完成传统方法两个小时的工作量；
    6. 测量精度高，仪器本身提供接近工频的异频电源（47.5Hz和52.5Hz），轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
    7. 只需一次接线就可以完成全部序参数的测量，彻底解决现有测试手段存在的测试接线倒换烦琐、干扰、稳定度、精度等方面存在的问题。

◆输电线路参数测试仪技术参数
    1、仪器供电电源：三相，～380V±10%，10A，50Hz （有效值）
    2、仪器内部异频电源特性
              •更大输出电压：三相，～200V（有效值）
              •更大输出电流：10A
              •输出频率 ：47.5Hz，52.5Hz
    3、测量范围：
              •电容 ：0.1～50μF；
              •阻抗 ：0.1～400Ω；
              •阻抗角：0°～360°；
    4、测量分辨率
              •电容 ：0.01μF；
              •阻抗 ：0.01Ω；
              •阻抗角：0.01°
    5、测量准确度：
              •电容：≥1μF时，±1%读数±0.01μF；<1μF时，±3%读数±0.01μF；
              •阻抗：≥1Ω时，±1%读数±0.01Ω；<1Ω时，±3%读数±0.01Ω；
              •阻抗角：±0.2°
    6、抗干扰参数
              •干扰电压：抗干扰电压可达2万伏；
              •干扰电流：线路首末两端短接接地时<40A；
              •能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。
    7、外形尺寸：长595×宽500×高530(mm3)
    8、重量 ：75Kg
    9、使用环境
环境温度：15℃—+40℃
相对湿度：<90%
