超埋深管道探测仪核心参数

◆

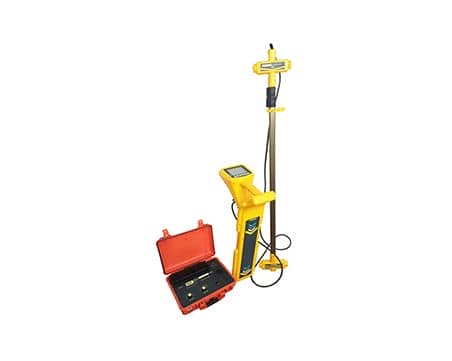

超埋深管道探测仪

（测距仪）产品特点
    是国内外首款针对0-40米超深管道检测专门研制开发的产品，填补国际空白。该仪器能在非开挖状况下对超埋深管道进行检测，实现对超埋深管道的外防腐层的破坏情况进行定量评估，并能对管道进行精确定位、测深，该检测技术既可作为穿越管道的竣工检测、验收手段，也可对正在运行的超深管道进行定期监测。检验超深管道的防护层状况、有针对性的采取必要的措施，延长管道使用寿命，可以节省大量维修改造资金。广泛适用于石油、天然气、城市燃气和自来水等超埋深防腐管道的外防腐层质量评估。

◆超埋深管道探测仪特点
    超窄带通0.2HZ锁相环DSP数字滤波器；
    高灵敏度接收机，检测深度和检测距离大大提高；
    高灵敏检测探极，适合超深管道防腐层检测；
    GPS定位功能，管道走向自动成图；
    左右箭头指示管道位置，快速定位管线；
    防腐层破损点前后箭头指示，快速定位；

◆超埋深管道探测仪技术参数
    接收机：
    定位模式：谷值模式、峰值模式、宽峰模式、峰值箭头模式
    测深方式：直读深度、80%法测深、50%法测深
    工作频率：128Hz、512Hz、1kHz
    定位精度：深度的±5% （无邻近管线干扰）
    电流精度：实际电流的±5%（无邻近管线干扰）
    深度精度：深度的±5%（无邻近管线干扰）
    测量范围：0-40米（选配）
    电流测绘：可准确地测量多种信号电流的大小和防腐层破损的方向
    灵 敏 度：埋深1米时10 mA
    数据记录：管道位置、埋深、管中电流大小、测点间距离
    数据下载：记录的数据可下载到电脑
    电    池：锂电，可连续工作20小时
    壳体材料：ABS工程塑料
    外形尺寸：62x30x15cm
    重    量：2.5Kg
    发射机：
    频率选择：128Hz+8Hz+4Hz、512Hz+8Hz+4Hz、1kHz+8Hz+4Hz、128Hz、512Hz、1kHz
    输出电流：100mA  300mA、600mA、1A、1.5A、2A、2.5A、3A
    输出电压：更大120V
    输出功率：更大150W
    发射距离：更大30Km
    交流电源：220V/50Hz交流
    直流输入: 24V  20AH锂电池组
    工作温度：-20℃ - +50℃
    壳体材料：ABS工程塑料
    外形尺寸：380mmx280mmx180mm
    重    量：8.8Kg
    检测仪：
    接收频率：LF低频
    增益控制：自动增益，范围：0-140dB
    定位精度：≤5cm
    深度范围：≤40m（选配）
    破损定位:定位防腐层破损点位置、方向
    电    源：7.4V锂电池组
    工作时间：≥20小时
    重量：0.6 kg
    dB值指示防腐层破损点的大小；
    专业数据分析软件，检测报告自动生成。
    选配:软件+GPS+蓝牙
