中置柜多功能无线高压核相仪核心技术

◆中置柜多功能无线高压核相仪用途
    中置柜多功能无线高压核相仪 （以下简称“仪器”）用于两条高压线路并网或环网核相。该仪器可以升级远程核相的功能。仪器适合1V～220KV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。
    仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点。

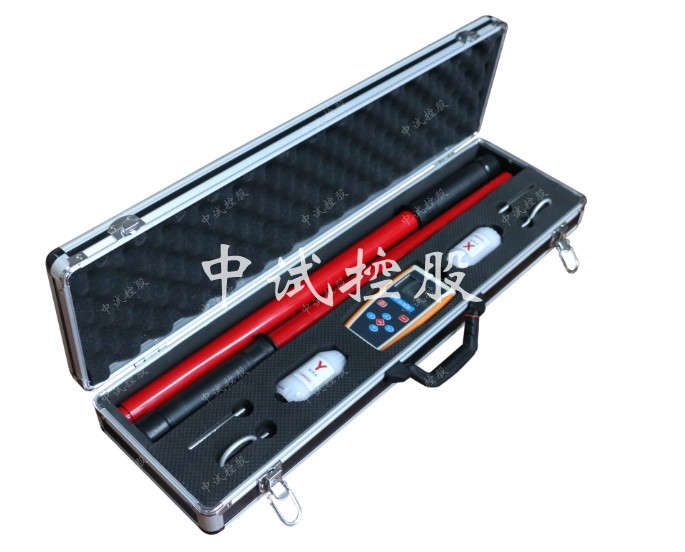

    仪器由2个高压发射器X/Y、2个低压发射器X1/Y1、6个中置柜采集器X2/Y2、1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。2个发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

◆中置柜多功能无线高压核相仪技术参数
    1、相位差准确度：误差≤5°。
    2、频率准确度：±0.1HZ。
    3、电压测量范围为1V～220KV。
    4、发射器和接收主机的更大传输视距约100米。
    5、真人语音提示测量结果和操作步骤。
    6、320*240彩屏同时显示相位差、频率、失量图和同异相结果。
    8、无操作1小时自动关机。
    9、发射器和接收器均内置可充电锂电池，且电池可拆卸更换。
    10、主机锂电池容量约2500mAH，发射器锂电池容量约350mAH。
    11、高压测量时泄漏电流<10uA。
    12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。
    13、工作环境：-35℃--- +45℃ 湿度≤95%RH。
    14、储存环境：-40℃--- +55℃ 湿度≤95%RH。
    15、整机重量：约6KG。
    16、仪器包装尺寸：长89cm*宽26cmm*高11cm。
