带电电缆鉴别（识别）寻迹仪规范书

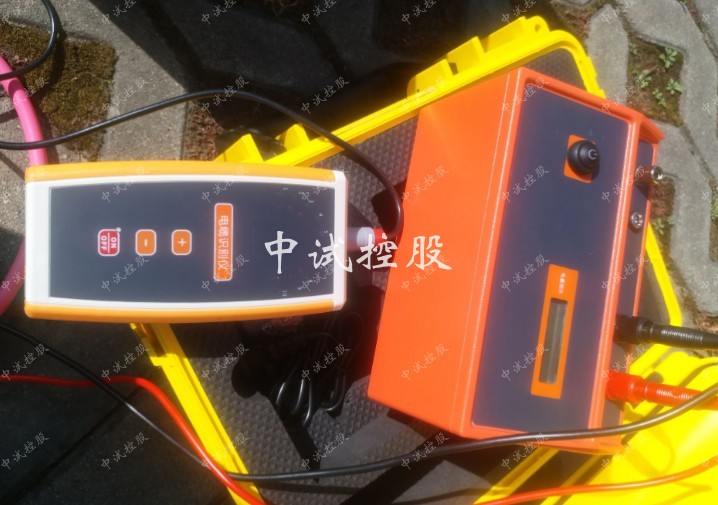

◆ 带电电缆鉴别寻迹仪

产品简介
    1.用途：
    •电缆工程改造过程中，经常遇到挖出一堆电缆，施工者搞不清这些电缆来自何方，去向何处。而施工的紧迫性要求判断出这些电缆的出处，并能判断这些电缆是否带电以及地下走向。确保安全割锯、安全迁移。
    2.原理
    •由于测试原理的限制及科技发展的水平，还没有一种方法能直接判断电缆是否带电，其中主要难点是热备用电缆（已加压但不带负载的电缆），电缆加电压，但没有电流，这一种情况是无法判断电缆是否带电
    •为解决上述问题，我们采取了间接判断法。测试中的程序是，首先我们可将不明电缆看做为带电电缆，用带电电缆识别仪发射机通过发射卡钳将信号耦合至该不明电缆，用接收机探测路径至该目标电缆的始端，通过观察测量值及高压开关的闭合状况就可判断该不明电缆的运行情况。
    •根据上述情况，我们专业设计了带电电缆识别及寻踪仪，首先我们采用了特殊材料的耦合夹钳，可将特殊信号耦合至目标电缆。其次我们选用了专用特殊频率信号来施加至电缆；其三采用数字窄带滤波技术以防止工频信号干扰。通过以上技术的实现，我们就可通过间接判断法判断电缆是否带电，并可识别运行电缆。
    3.功能特点：
    •采用非接触式的间接耦合方式来实现对带电电缆的快速准确识别及测试走向。
    •电缆处于运行状态下在线识别，极大地提高了工作效率，减少了停电所造成的经济损失。
    •采用间接耦合方式，操作者与电缆不存在电气上的接触，极大程度保证了操作者的安全。
    •不需断开运行电缆两端与配电设备的连接，保证了电气设备的正常运行。
    •同时兼带停电电缆识别的功能。
    •便于现场测试，要求仪器采用电池供电方式。
    •具有带电寻测电缆地下走向功能。

◆带电电缆鉴别（识别）寻迹仪其他功能特点
    1) 便携轻巧，使用方便，充电电池供电，一人即可操作，四项测试一次完成。
    2) 数字化设计，软件控制，性能稳定、可靠。
    3）大屏液晶界面，中文显示，一看就懂，易学、易会。
    4）所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。
    5）发射机恒功率输出、自动匹配，保证本机工作在更佳状态。内置欧母表功能，自动测量电缆对地及相间的环路阻抗，可协助判断故障性质。
    6）具有背光功能，适应夜间操作。

◆带电电缆鉴别（识别）寻迹仪技术参数
    发射机
    1）输出信号：输出四种频率的正弦交流信号，分别是低频、中频、高频、射频。
    2）输出功率：恒功率输出，低、中、高三档（更大不小于6瓦）。
    3）输出模式：直连法、耦合法、感应法。
    4）阻抗显示：99999欧以内。
    5）负载匹配：1—10000欧。
    6）显示界面：大屏液晶中文、图形显示，自带背光。
    7）电    源：标准1号1.2V充电电池6节，充放电500次。
    8）待机时间：大于8小时，电量提示。
    9）过热过流：自动保护。
    10）工作温度：-20℃—50℃
    11）体    积：400×160×140 mm
    12）重    量：3.6 kg
    2.3.2 接收机
    1）接收频率：接收五种不同频率的正弦交流信号，分别是低频、中频、高频、射频、50HZ.
    2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、 外接设备法（A字架、耦合钳）。
    3）信号界面：数字大小、光栅长短、声音缓急三种界面同时提示信号强弱
    4）显示界面：大屏液晶中文、图形显示，自带背光。
    5）增益控制：手动调节，动态范围000——100db。
    6) 探测长度：直连电缆时，更长15KM。.
        耦合电缆时，一次耦合可测3Km，多次耦合无限远。
        感应电缆时，一次感应可测300m，多次感应无限远。
    7）深度测量：直读探测深度，范围 000—250cm。
        80%法测深度，范围 000—250cm（感应）\500cm（直连）
    8）电流测量：直读电流，范围000—999mA.
    9) 探测精度：埋深的5%
    10）电   源：标准5号1.2V充电电池6节，充放电500次。
    11）待机时间：大于12小时，电量提示。
    12）过热过流：自动保护。
    13）工作温度：-10℃—40℃。
    14）体    积：650×110×230mm
    15）重    量：2.3kg
