瓦斯继电器校验仪核心技术

◆

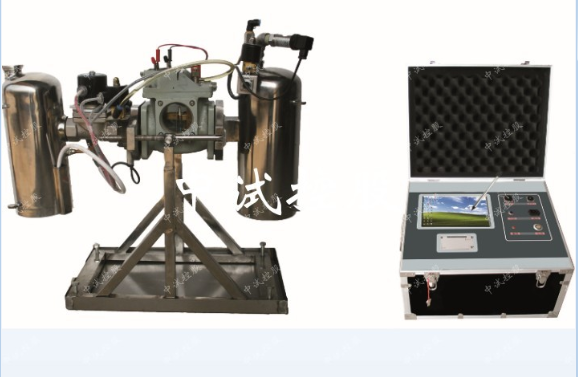

瓦斯继电器校验仪

产品特点
    1 设备轻巧便携：具有体积小，重量轻，便于携带，操作简单，满足现场试验需要，节约设备和实验室大量投资等优点。
    2 多种法兰盘变头：特殊设计，方便更换、测量稳定，可对各种规格（Φ25、Φ50、Φ80以及其他口径）瓦斯继电器进行高精度稳定测量。
    3 流速测量（重瓦斯测量）：通过巧妙的管道设计， 配合法兰盘变头，采用精确计算、实验验证的压力与流速算法，精准完成各种规格瓦斯继电器的流速测量，测量分辨率达到了0.1米/秒，且重复性好。
    4 容积测量（轻瓦斯测量）：通过精确地管路计算和美国生产的微压力传感器，实现了容积的实时精准测量。测量分辨率达到了1毫升。
    5 密封测量：通过合理的管路设计与布局，利用超静音打气泵加压模拟瓦斯内部受压来检测继电器的密封性能。
    6设备性能稳定：信号线路、动力线路、气动管路完全分离，各模块分离布局，完善屏蔽，充分保证了设备对现场试验环境的适应性与可靠性。
    7触摸操作，界面美观：7寸全中文彩色触摸图形操作界面，操作直观、简单，并可对结果进行查看、分析和打印。
    8测试时间短：本机采用更优化设计，流速检测时间比国内同类产品减少一半以上。

◆瓦斯继电器校验仪技术参数
    1气体继电器：
    a）流速试验：0.4~1.8m/s,更小分辨率0.1m/s精度0.5级；
    b）容积试验：0~500ml，更小分辨率1ml，更大误差≤4%
    c）密封试验：0~150Kpa，更小分辨率1 Kpa，精度1.0级，
    时间：1min、5min、10min、20min可选
    2试验介质：瓦斯继电器试验介质为25#变压器油；
    3电源：AC220v   50HZ，功率240W；
    4仪器箱：
    由于本系列产品的整机集成化程度高，产品共有两只铝合金箱组成。
    瓦斯继电器油罐（机械部分）：外型尺寸：70×30×60cm，重量35kg；
    彩屏触摸微机控制箱（电气部分）：外型尺寸：51×41×33cm，重量15kg；
