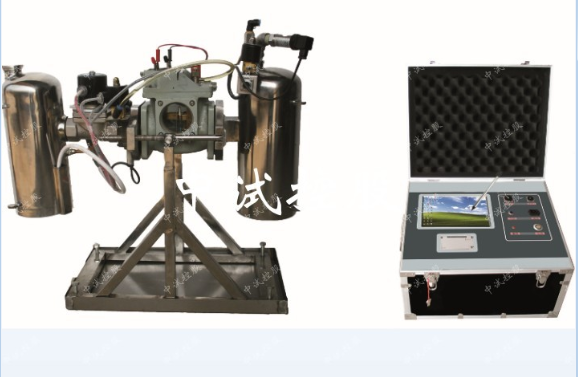

瓦斯继电器校验台技术指标

◆瓦斯继电器校验台产品特点
    l  结构原理先进 先进的管路设计与理论优化，高精度24位数字传感器，先进的数据采集卡和现场总线，更新的ARM控制技术和分析策略，实现突破性的高精度测量。
    l  多种法兰盘变头  特殊设计，方便更换、测量稳定，可对各种规格（Φ25、Φ50、Φ80）瓦斯继电器进行高精度稳定测量。
    l  容积测量 通过巧妙的容积筒设计和特殊设计的压力传感器，以及精准的算法，实现了容积的实时精准测量。测量分辨率达到了2毫升。
    l  流速测量 通过巧妙的管道设计，配合法兰盘变头，采用特殊设计的流速采集系统，精准完成各种规格瓦斯继电器的流速测量，测量分辨率达到了0.01米/秒。
    l  密封测量 通过合理的管路设计与布局，利用空压机加压模拟瓦斯内部受压来检测继电器的密封性能。通过人工中断与智能检测中断相结合，在发生危险前会可靠中断操作，确保操作安全。
    l  设备性能稳定 采用集束总线布置，合理的数据采集、控制线路布局，有更好的电磁兼容性和抗干扰性能，保证了设备在恶劣环境下的稳定工作。
    l  操纵杆和气动传动 采用操纵杆和自动气动传动机构调节升降台，方便对准紧固，操作轻松省力，便于精准安装瓦斯继电器，保证了高精度测量，重复性好。
    l  高速大容量工控机  内置嵌入式Windows XPE操作系统，软件系统高度稳定，电子硬盘容量大，任意开关机，绝无系统损坏。
    l  大面积透明保护罩 可完整观看整个测量环境，直观判断继电器性能。结构坚韧，确保操作安全。
    l  大彩屏显示，界面美观  windows操作系统，15寸超大屏彩色LCD，工控鼠标键盘，网络通信，全中文彩色图形操作界面和实时帮助系统，操作直观、简单，可实现全部项目的自动测试，并可对结果进行查看、分析、存储和打印。
    l  单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。
    l  完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有硬件紧急切断电源，软件对故障进行自诊断以及智能关闭等功能。

◆瓦斯继电器校验台技术参数
    u 流速检测范围：   Φ25：0～4.0m/s
    Φ50：0～3.0m/s
    Φ80：0～2.0 m/s
    更小分辨率0.01m/s，精度0.25级
    u 气体容积检测范围：   0～1000 ml，更小分辨率2ml，精度0.2级
    u 密封性能试验：       0.1～0.5MPa，0～120分钟，更小分辨率1Kpa，精度0.2级
    u 试验介质：          各类变压器油
    u 外形尺寸：           1650*880*1400mm（长*宽*高）
    u 净重：               220Kg
