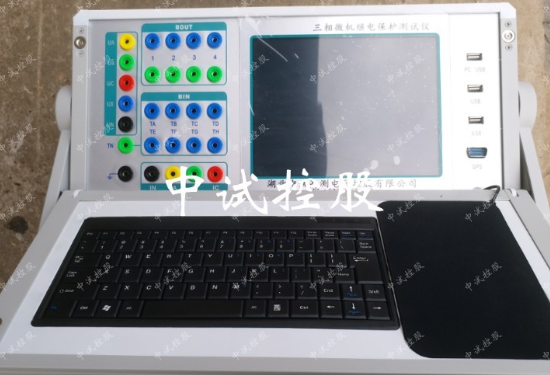

六相微机保护测试仪(6U+6I）技术指标

◆

六相继电保护测试仪

(6U+6I）产品用途
    l  使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
    l  高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
    l  配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
    l  配备有外接USB接口，可以方便地进行数据存取和软件维护。
    l  无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
    l  采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
    l  可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
    l  功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到更大时，波形仍能保证不失真、不削峰。
    l  开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
    l  可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
    l  采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
    l  仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

1.2.1 交流电流源
l  六相共用中性点的电流源，电流上升下降时间 ＜100μs
l  更大输出功率：300VA/相
l  输出准确度：

分辨力：

l  单相连续输出时间：

1.2.2 交流电压源
l  六相共用中性点的电压源，电流上升下降时间 ＜100μs
l  更大输出功率：≥75VA/相
l  输出准确度：

l  分辨力：

1.2.3 直流电流源
l  单相输出范围：-10A～+10A或0～20A
l  更大输出功率：200VA/相
l  输出准确度：

l  分辨力：5mA
1.2.4 直流电压源
l  直流电压输出范围：-150V～+150V或0～300V
l  更大输出功率：≥100VA
l  输出准确度：

l  分辨力：

1.2.5 交流电压、电流源角度
l  相角范围：0°～ 360°
l  准确度：±0.2°
l  分辨力：0.01°
1.2.6 交流电压、电流源频率
l  频率范围：10～1500Hz
l  输出准确度：

l  分辨力：0.001 Hz
l  能叠加2～20次任意幅值的谐波及直流
1.2.7 计时精度

1.2.8 开入量
l  8路独立开关接点输入，自动识别有源接点的极性
l  兼容空接点与15V～250V有源接点

1.2.9 开出量
l  4对可编程开关空接点输出
l  接点容量：250VDC，0.5A 或 250VAC，0.5A

1.2.10 同步性
电压电流同步性 ≤50μS

1.2.11 供电电源
l  交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%

l  交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%

1.2.12 使用环境条件
l  环境温度：－10℃～+40℃
l  相对湿度：≤90%
l  大气压强：80～110kPa

1.2.13箱体尺寸与重量
l  箱体尺寸（长×宽×高）：420mm×190mm×470mm
l  重量：23千克
