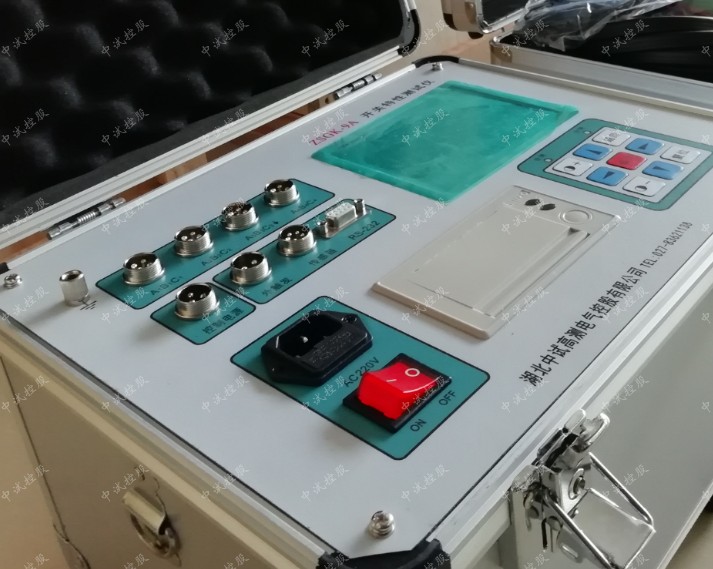

断路器机械特性综合测试仪

产品用途
 断路器机械特性综合测试仪是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。

断路器机械特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验并能测试石墨触头开关的特性。

◆断路器机械特性综合测试仪产品用途
   断路器机械特性综合测试仪是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点。
   断路器机械特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验并能测试石墨触头开关的特性。

◆断路器机械特性综合测试仪产品性能
    1．时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
    2．石墨触头：3路石墨触头参数测试，6路石墨触头参数测试。
    3．重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－分时间：一分时间、一合时间、二分时间。
    4．弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
    5．速 度：刚分、刚合速度，更大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。
    6．行 程：总行程，开距，超行程，过冲行程，反弹幅值。
    7．电 流：分、合闸线圈的分、合闸电流值、电流波形图。
    8．动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

◆断路器机械特性综合测试仪产品特点
    1．主机为工控机。
    2．超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。
    3．西门子石墨触头开关测试，能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。
    4．万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。
    5．开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
    6．适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
    7．主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
    8．可直接使用U盘保存转移数据。
    9．主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
    10．中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
    11．仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
    12．刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
◆断路器机械特性综合测试仪技术参数

时间

行程

   1、速 度：量程：20.00m/s    分辨率0.01m/s
        误  差：（1）0～2m/s以内：±0.1m/s±1个字
                （2）2m/s以上： ±0.2m/s±1个字
    2、电 流：量程：20.00A   分辨率：0.01A
    3、输入电源：220V±10% 50Hz
    4、使用环境：-20℃--40℃ 湿度：≤75%RH
    5、外形尺寸：380mm(L)×300mm(W)×350mm(H)
